Le calculateur de perte de charge constitue un outil essentiel pour optimiser tout système hydraulique en quantifiant l’énergie dissipée lors de l’écoulement d’un fluide dans une canalisation. Ce paramètre fondamental permet aux professionnels de dimensionner correctement leurs installations et d’éviter les dysfonctionnements coûteux. Une analyse des Pertes De Charge vous aide à sélectionner non seulement le diamètre de tuyauterie idéal, mais également la pompe parfaitement adaptée à vos besoins spécifiques. Pour des projets permanents, notre catalogue Toutes les pompes vous propose une vaste gamme de solutions adaptées à diverses applications industrielles, agricoles ou domestiques. Pour les besoins temporaires ou les situations d’urgence, notre service de Location pompes offre une alternative économique et flexible. La maîtrise des pertes de charge permet d’optimiser la consommation énergétique, de prolonger la durée de vie des équipements et de réduire les coûts d’exploitation. Ce calculateur vous fournit ainsi les données essentielles pour concevoir des systèmes hydrauliques performants, fiables et énergétiquement efficaces, quelle que soit l’envergure de votre projet.

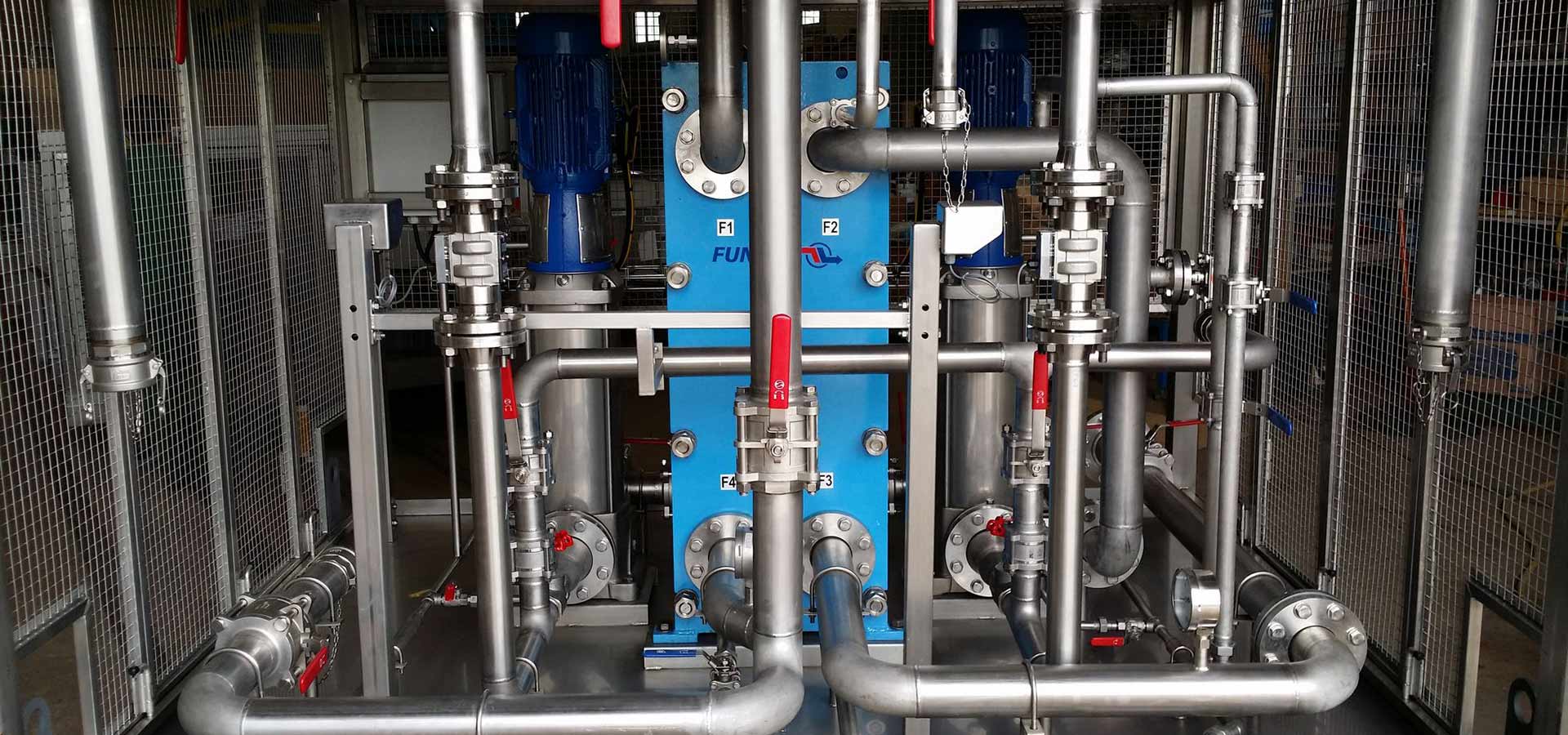

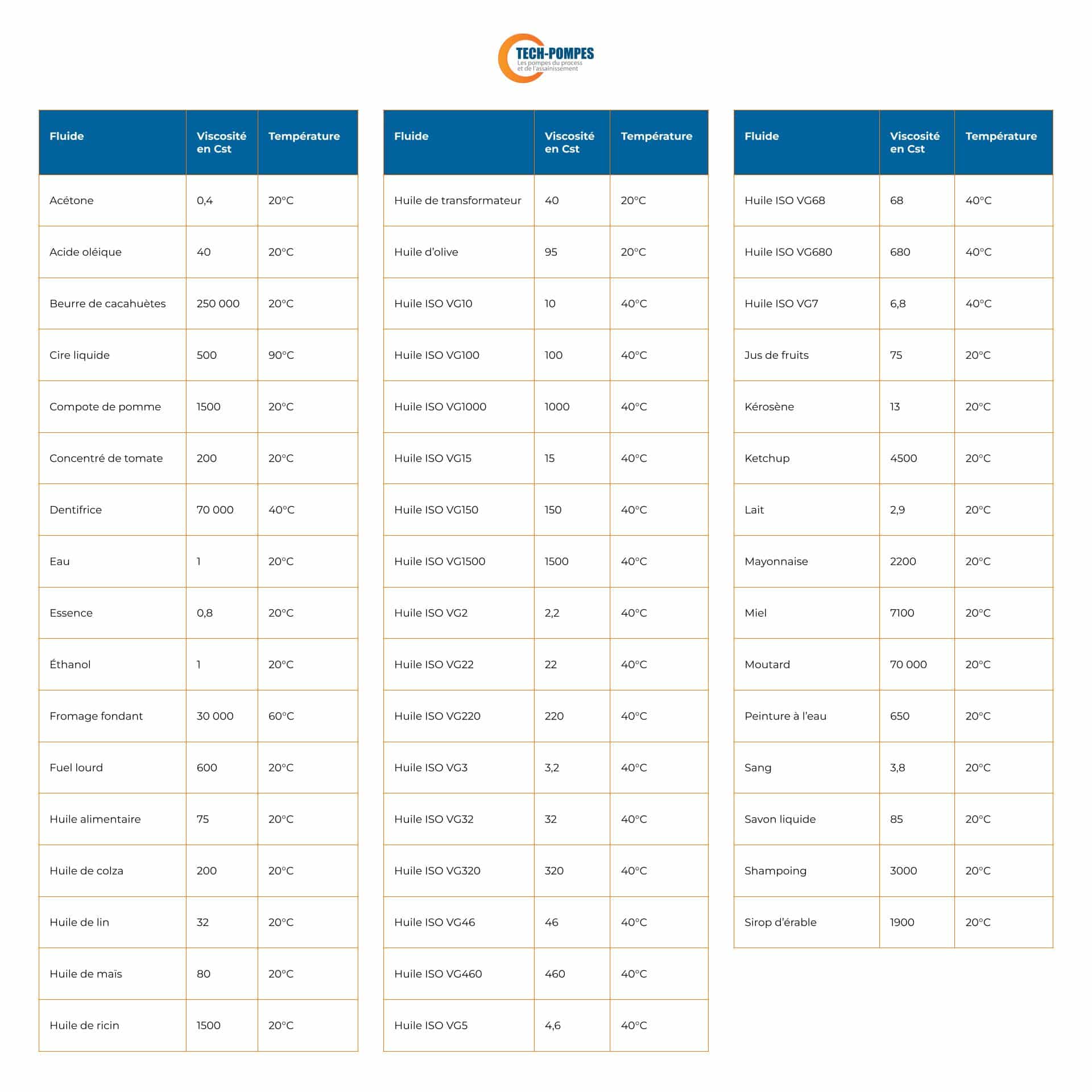

Notre calculateur de perte de charge est un outil technique indispensable pour les professionnels du pompage et de l’hydraulique. Il permet d’évaluer les pertes d’énergie linéaires subies par un fluide lors de son écoulement dans une canalisation. En tenant compte des caractéristiques spécifiques de votre installation (diamètre, longueur, viscosité et débit du fluide), notre calculateur fournit une estimation fiable des pertes de charge linéaires. Ces calculs sont essentiels pour dimensionner correctement vos pompes, éviter les surpressions ou sous-pressions dangereuses et optimiser la consommation énergétique de votre système. Les bureaux d’études, installateurs et techniciens de maintenance apprécieront la rapidité des résultats fournis. Notre calculateur utilise des algorithmes éprouvés qui prennent en compte les régimes d’écoulement (laminaire ou turbulent) et les spécificités des fluides traités. Un bon dimensionnement de votre installation vous permettra d’optimiser vos investissements, de réduire vos coûts d’exploitation et d’augmenter la durée de vie de vos équipements hydrauliques.

Le calcul de la pression d’une colonne d’eau au refoulement constitue un élément fondamental dans le dimensionnement d’une installation de pompage. Cette pression statique, également appelée hauteur manométrique totale (HMT), détermine directement la puissance nécessaire de la pompe et influence considérablement la consommation énergétique du système. Une mauvaise évaluation peut entraîner un sous-dimensionnement causant des débits insuffisants, ou un surdimensionnement générant des coûts d’exploitation excessifs.

Pour calculer cette pression, il faut appliquer la formule : P = ρ × g × h, où P représente la pression (en Pa), ρ la masse volumique du fluide (kg/m³), g l’accélération gravitationnelle (9,81 m/s²) et h la hauteur de la colonne d’eau (en mètres).  Nous accepterons l’approximation suivante : Une colonne d’eau (Dont la masse volumique est de 1Kg/litre) de 10 mètres de hauteur correspond à une pression de 1 bar en son pied. De la même manière, une colonne de 10 mètres d’un liquide dont la masse volumique est de 1.4Kg/litre est de 1.4 bar en son pied. Dans ce dernier cas, on parlera d’ailleurs de « Colonne de liquide »

Cette valeur doit ensuite être ajoutée aux pertes de charge du circuit (Calculées dans le logiciel ci-dessus) pour déterminer la HMT totale requise.
