Présentation de la pompe centrifuge

Il s’agit d’une pompe centrifuge monocellulaire à aspiration axiale et refoulement radial.
Les grandeurs hydrauliques et les DN des orifices d’aspiration et de refoulement sont conformes aux normes EN 733 (ex DIN 24255) et UNI 7467.
Les brides sont conformes aux normes UNI 2236 et DIN 2532.
Exécution « back pull out » (possibilité d’extraire la roue, la lanterne et le moteur sans démonter le corps pompe des tuyaux de l’installation).
Performances : Débit jusqu’à 1800 m3/h – Pression jusqu’à 16 bar.

Les pompes centrifuges à eau  EN733 se déclinent en différentes constructions principales :

  • Fonte
  • Bronze
  • Inox
Icône pour le service vente

VENTE

Icône pour le service de location

LOCATION

Icône pour le service de réparation

RÉPARATION

On distingue également différents modes d’assemblages de la pompe centrifuge industrielle à eau :

  • Assemblage monobloc : La pompe centrifuge et le moteur constituent un ensemble monobloc homogène. Une lanterne intermédiaire permet l’assemblage pompe/ moteur. Ces modèles présentent l’avantage d’une grande compacité et d’un poids réduit. Le prix d’une telle solution est particulièrement attractif.
  • Montage sur socle : La pompe centrifuge industrielle et le moteur sont fixés sur un socle support en fonte, en tôle pliée ou en acier mécanosoudé. Un accouplement semi-rigide est positionné entre pompe et moteur. L’intérêt de cette solution est de disposer d’éléments séparés facilitant parfois la maintenance dans certaines grosses structures (Interchangeabilité des pompes ou de moteurs). Il faut noter que ce type de montage est incontournable pour les grosses puissances moteur, pour lesquelles les assemblages monoblocs n’existent pas.

Applications courantes de la pompe centrifuge industrielle

  • Chauffage et climatisation
  • Industrie générale, plastique, peinture, textile, papier, etc.
  • Industries alimentaires, pharmaceutiques
  • Luttes contre l’incendie
  • Relevage d’effluents
  • Adduction d’eau
  • Surpression, irrigation
  • Machines pour le lavage industriel
  • Piscines
  • Refroidissement et réfrigération
  • Industrie, Traitement de l’eau
  • Installations de filtration
  • Lutte anti-incendie
  • Systèmes de chauffage urbain
  • Systèmes de chauffage de lotissements

Exemples de liquides pompés par la pompe centrifuge

  • Eau de conduite
  • Eau distillée, déminéralisée
  • Eau de mer
  • Tous les liquides de viscosités inférieurs à 60 centipoise et compatibles avec la fonte, le bronze ou l’inox

Notre gamme de pompes centrifuges à eau industrielles

XYLEM-LOWARA, SALMSON-WILO et EBARA sont 3 acteurs majeurs dans la fabrication de la pompe centrifuge à eau industrielle.
Voici quelques éléments de leur gamme.

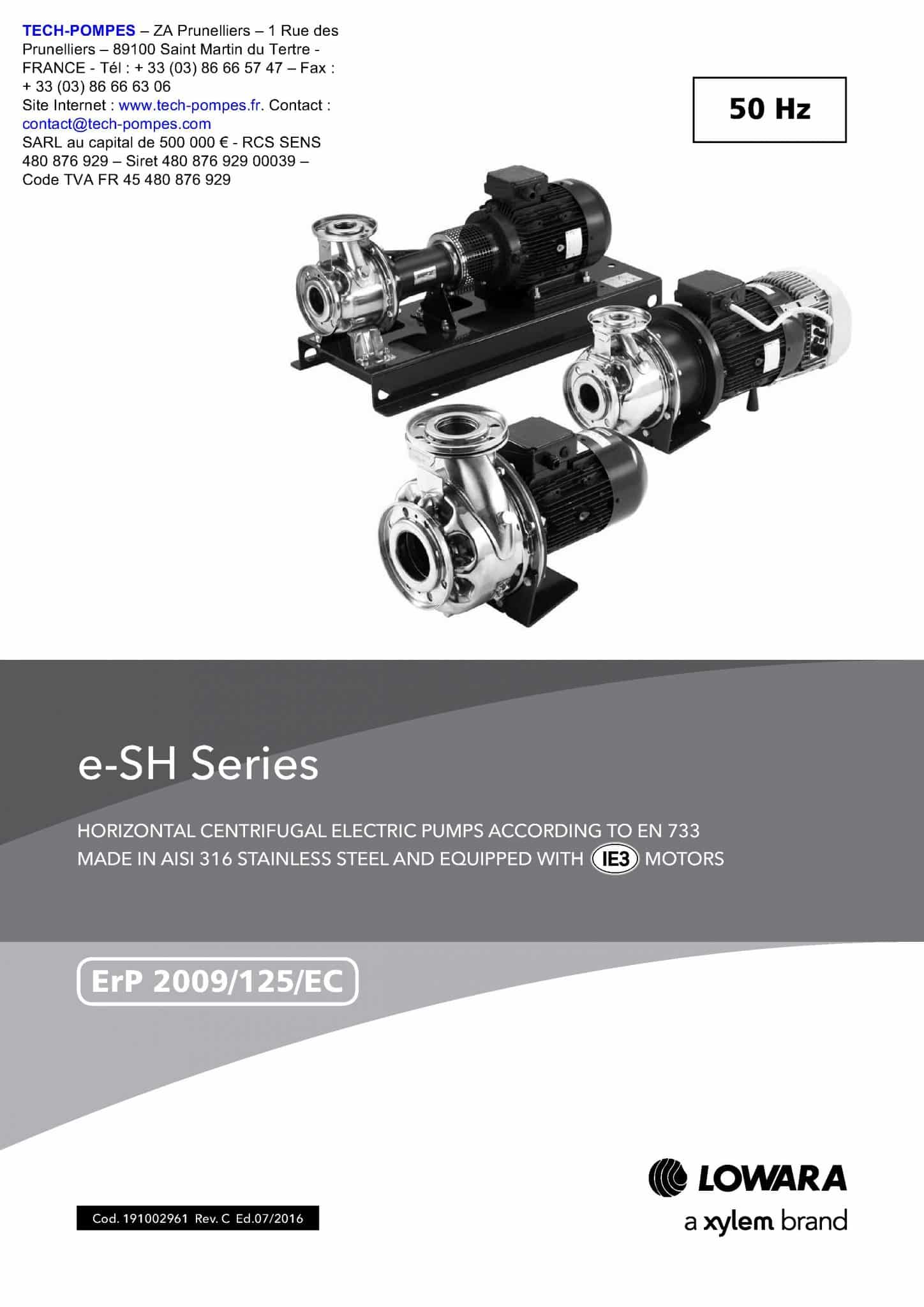

Pompe centrifuge industrielle Xylem ESHF

Pompe XYLEM centrifuge à eau ESHC

Pompe et moteur normalisés sur châssis avec accouplement spacer
Débit maxi : 230 m3/h
Pression maxi : 11,2 bar
Puissance moteur : 0,25 à 75 Kw
Raccordements : Brides DN25 à DN100

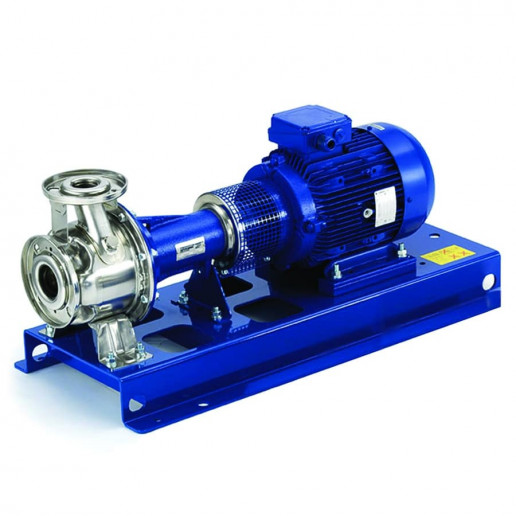

Pompe centrifuge industrielle Xylem ESHF

Pompe centrifuge industrielle XYLEM ESHF

Pompe et moteur normalisés sur châssis
Débit maxi : 230 m3/h
Pression maxi : 11,2 bar
Puissance moteur : 0,25 à 75 Kw
Raccordements : Brides DN25 à DN100

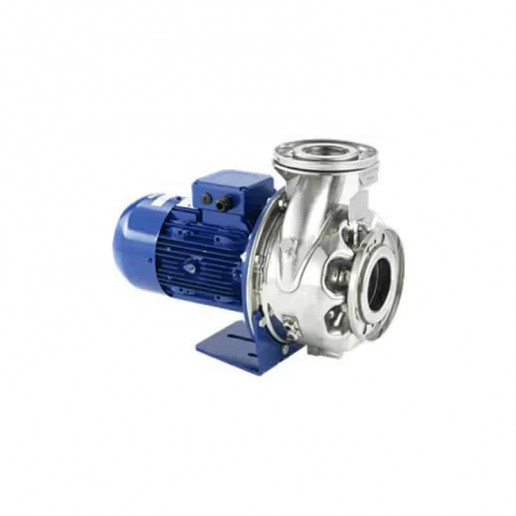

Pompe centrifuge Xylem ESHS

Pompe XYLEM centrifuge ESHS

Pompe monobloc avec moteur normalisé
Débit maxi : 240 m3/h
Pression maxi : 7,2 bar
Puissance moteur : 0,25 à 37 Kw
Raccordements : Brides DN25 à DN100

Pompe centrifuge Xylem ESHE

Pompe centrifuge XYLEM ESHE

Pompe monobloc avec moteur arbre long
Débit maxi : 240 m3/h
Pression maxi : 7,2 bar
Puissance moteur : 0,25 à 37 Kw
Raccordements : Brides DN25 à DN80

Pompe centrifuge normalisée Xylem NSCC

Pompe centrifuge normalisée XYLEM NSCC

Pompe et moteur normalisés sur châssis
Débit maxi : 1800 m3/h
Pression maxi : 11,9 bar
Puissance moteur : 0,25 à 200 Kw
Raccordements : Brides DN25 à DN150

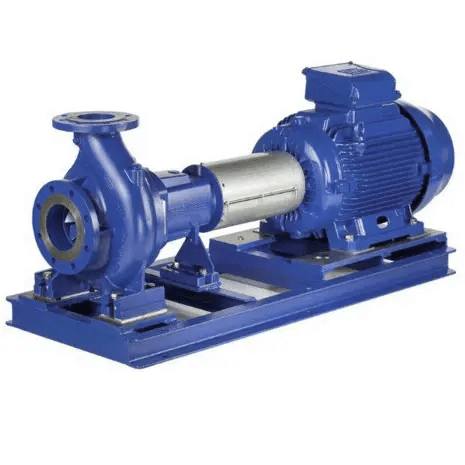

Pompe centrifuge normalisée Xylem NSCF

Pompe centrifuge normalisée XYLEM NSCF

Pompe et moteur normalisés sur châssis
Débit maxi : 1800 m3/h
Pression maxi : 11,9 bar
Puissance moteur : 0,25 à 200 Kw
Raccordements : Brides DN25 à DN150

Pompe centrifuge industrielle Xylem NSCS

Pompe XYLEM centrifuge industrielle NSCS

Pompe et moteur monoblocs normalisés
Débit maxi : 1245 m3/h
Pression maxi : 6,2 bar
Puissance moteur : 0,55 à 90 Kw
Raccordements : Brides DN32 à DN150

Pompe centrifuge industrielle Xylem NSCE

Pompe centrifuge industrielle XYLEM NSCE

Ensemble monobloc avec moteur arbre long
Débit maxi : 280 m3/h
Pression maxi : 4,2 bar
Puissance moteur : 0,25 à 22 Kw
Raccordements : Brides DN32 à DN100

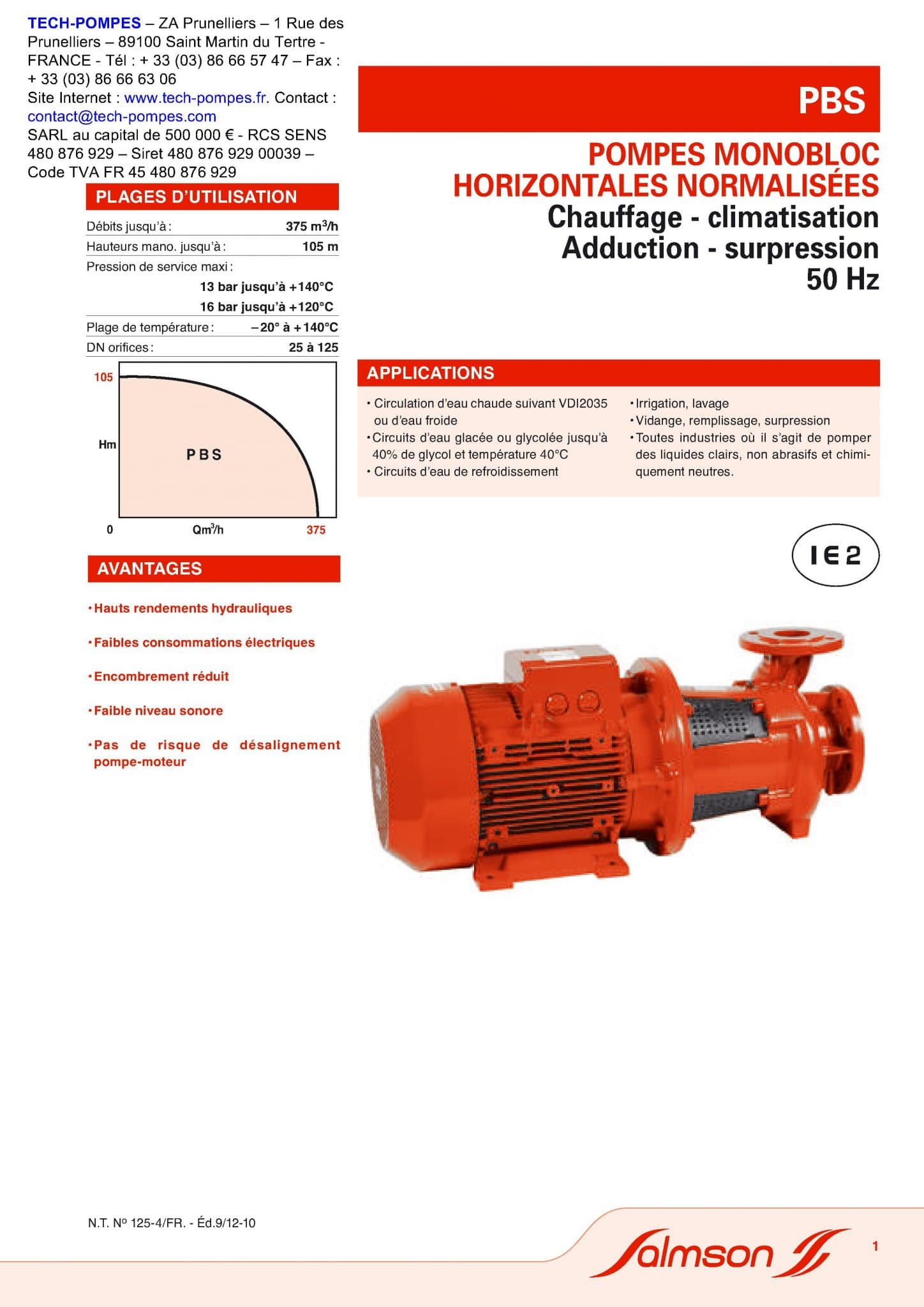

Pompe centrifuge industrielle normalisée en fonte Salmson-Wilo PBS

Pompe centrifuge SALMSON-WILO industrielle normalisée en fonte PBS

Ensemble monobloc avec moteur normalisé
Débit maxi : 375 m3/h
Pression maxi : 10,5 bar
Puissance moteur : 0,37 à 37 Kw
Raccordements : Brides DN32 à DN150

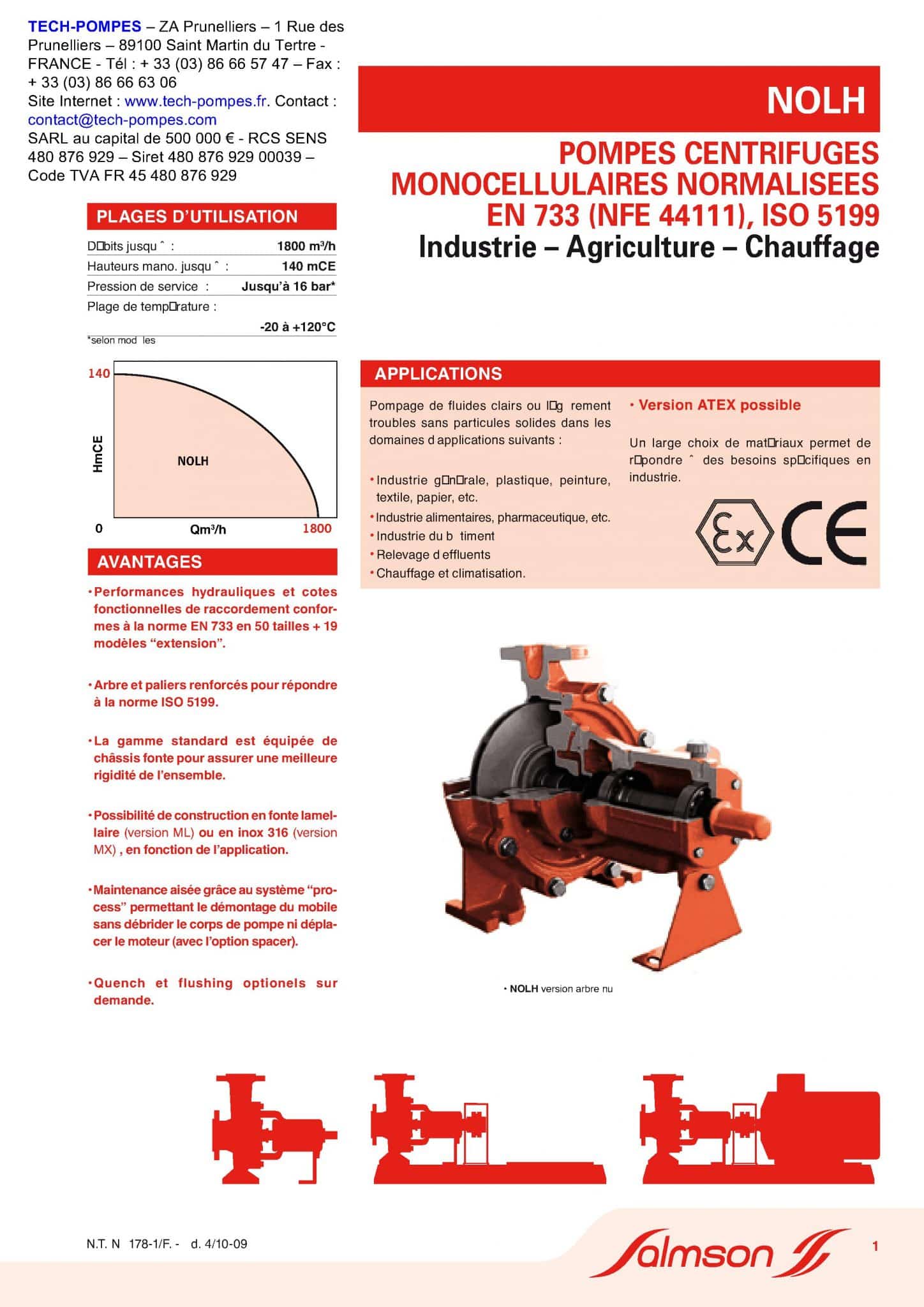

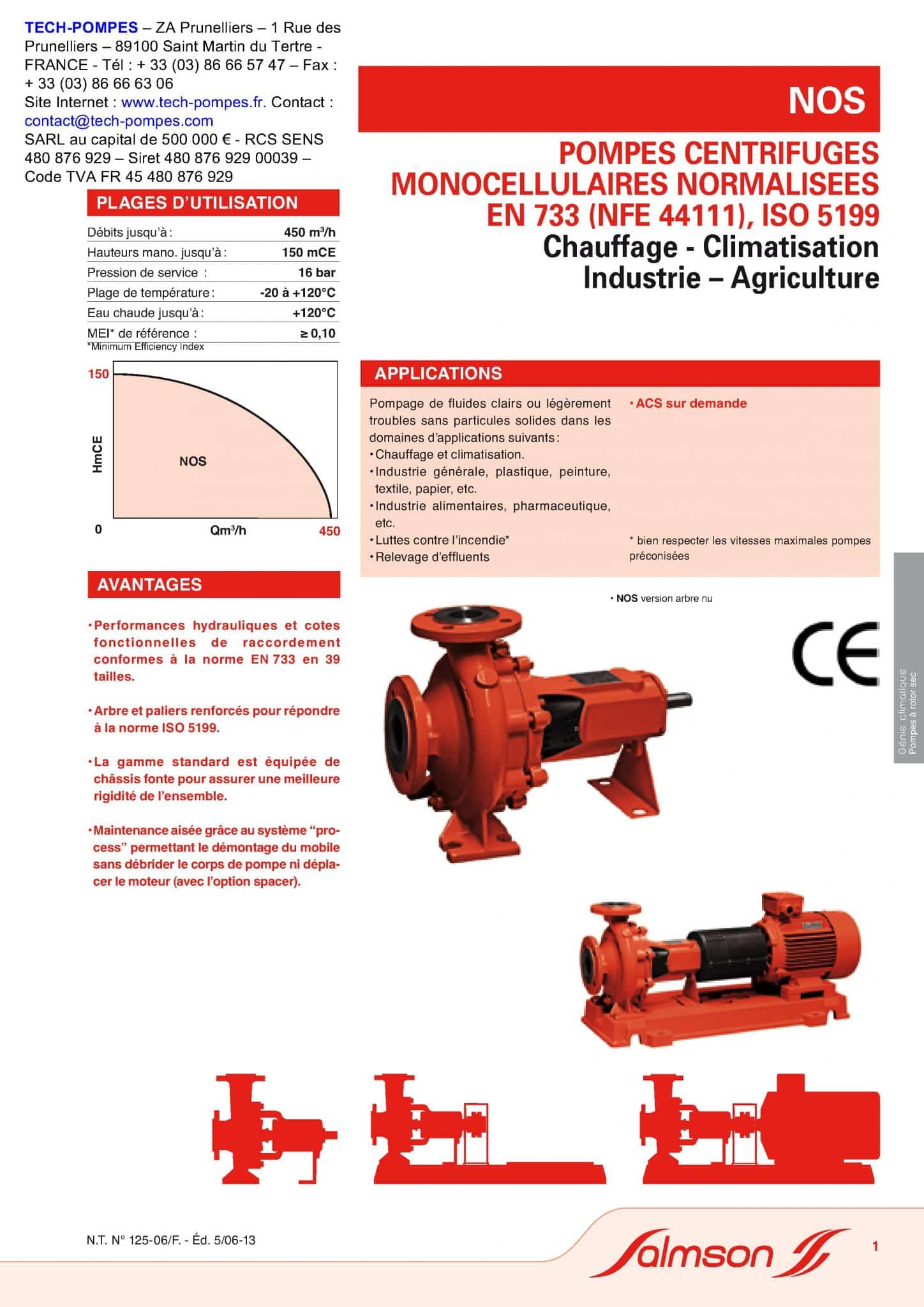

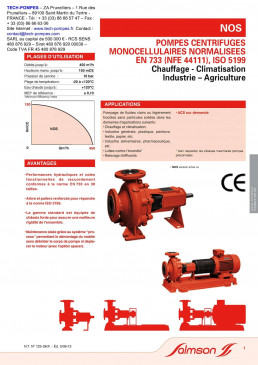

Pompe centrifuge industrielle à eau en fonte Salmson-Wilo NOS/NOLH

Pompe SALMSON-WILO centrifuge industrielle à eau en fonte NOS/NOLH

Ensemble pompe et moteur normalisés sur socle
Débit maxi : 1800 m3/h
Pression maxi : 15 bar
Puissance moteur : 0,25 à 110 Kw
Raccordements : Brides DN32 à DN350

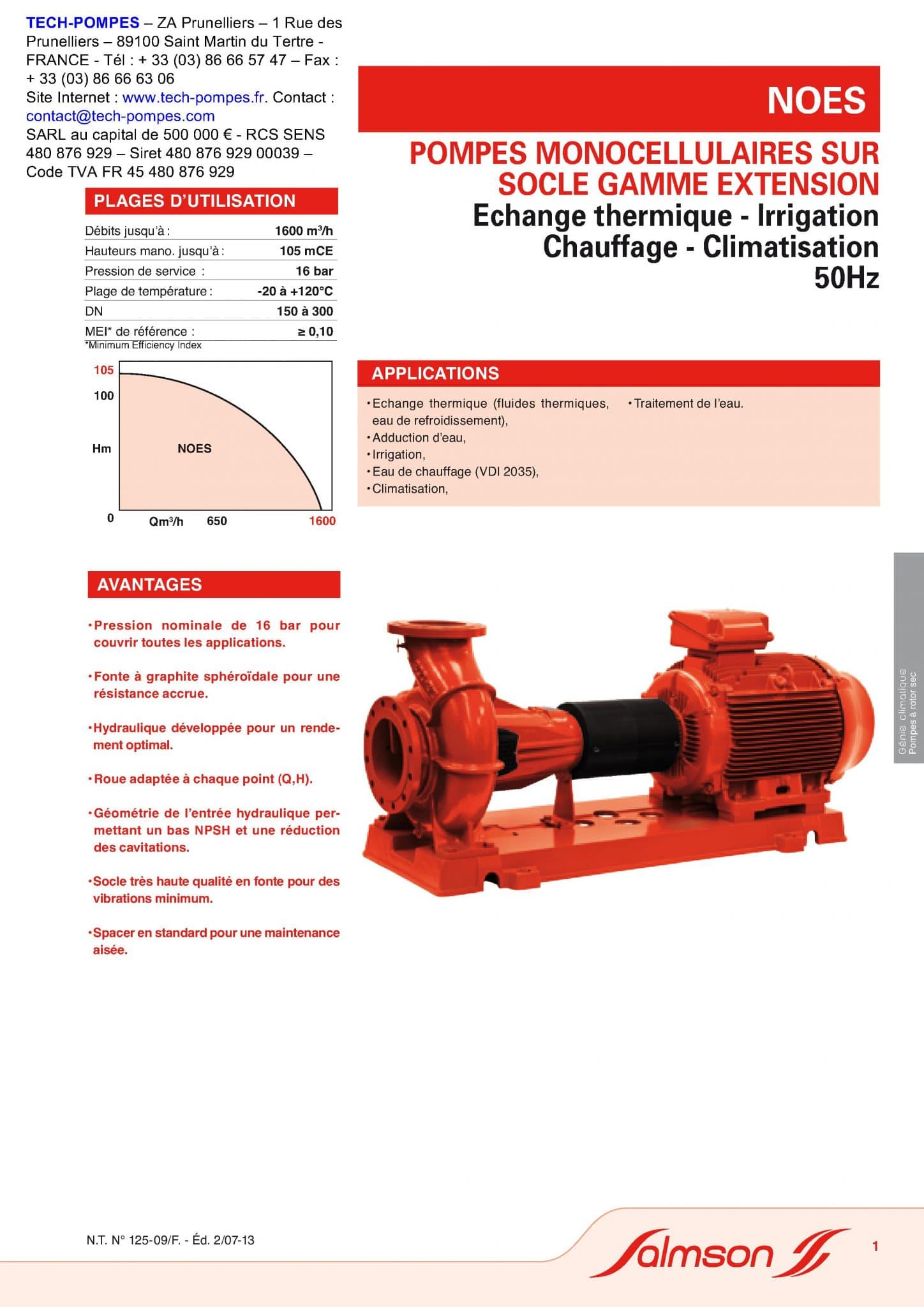

Pompe centrifuge industrielle en fonte Salmson-Wilo NOES

Pompe centrifuge industrielle SALMSON-WILO en fonte NOES

Ensemble pompe et moteur normalisés sur socle
Débit maxi : 1600 m3/h
Pression maxi : 10,5 bar
Puissance moteur : 15 à 200 Kw
Raccordements : Brides DN150 à DN350

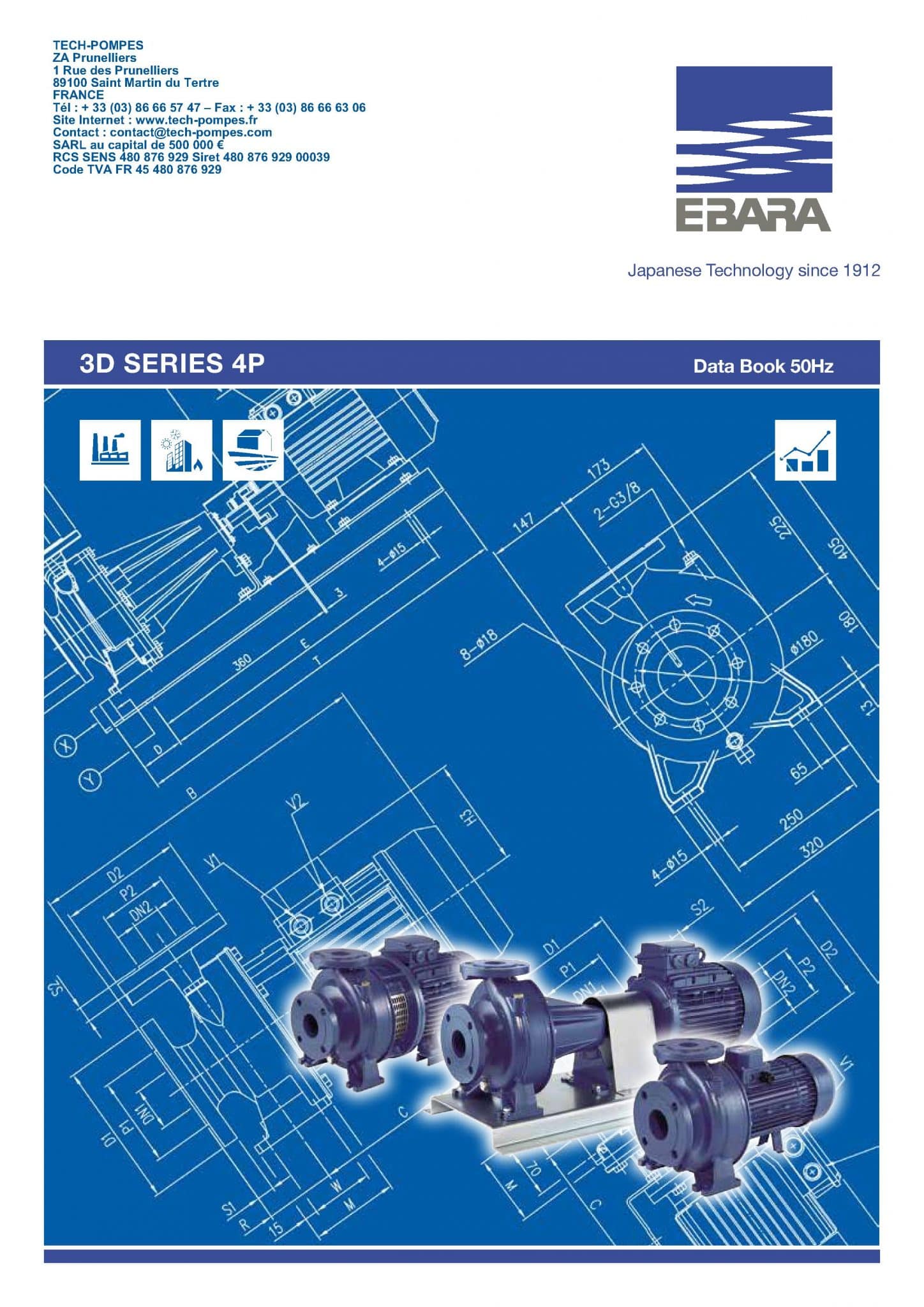

Image de pompes centrifuge normalisée en fonte 3D

Pompe EBARA centrifuge normalisée en fonte Série 3D

Débit maxi : 140 m3/h
Pression maxi : 7 bar
Puissance moteur : 0,25 à 22 Kw
Raccordements : Brides DN32 à DN80

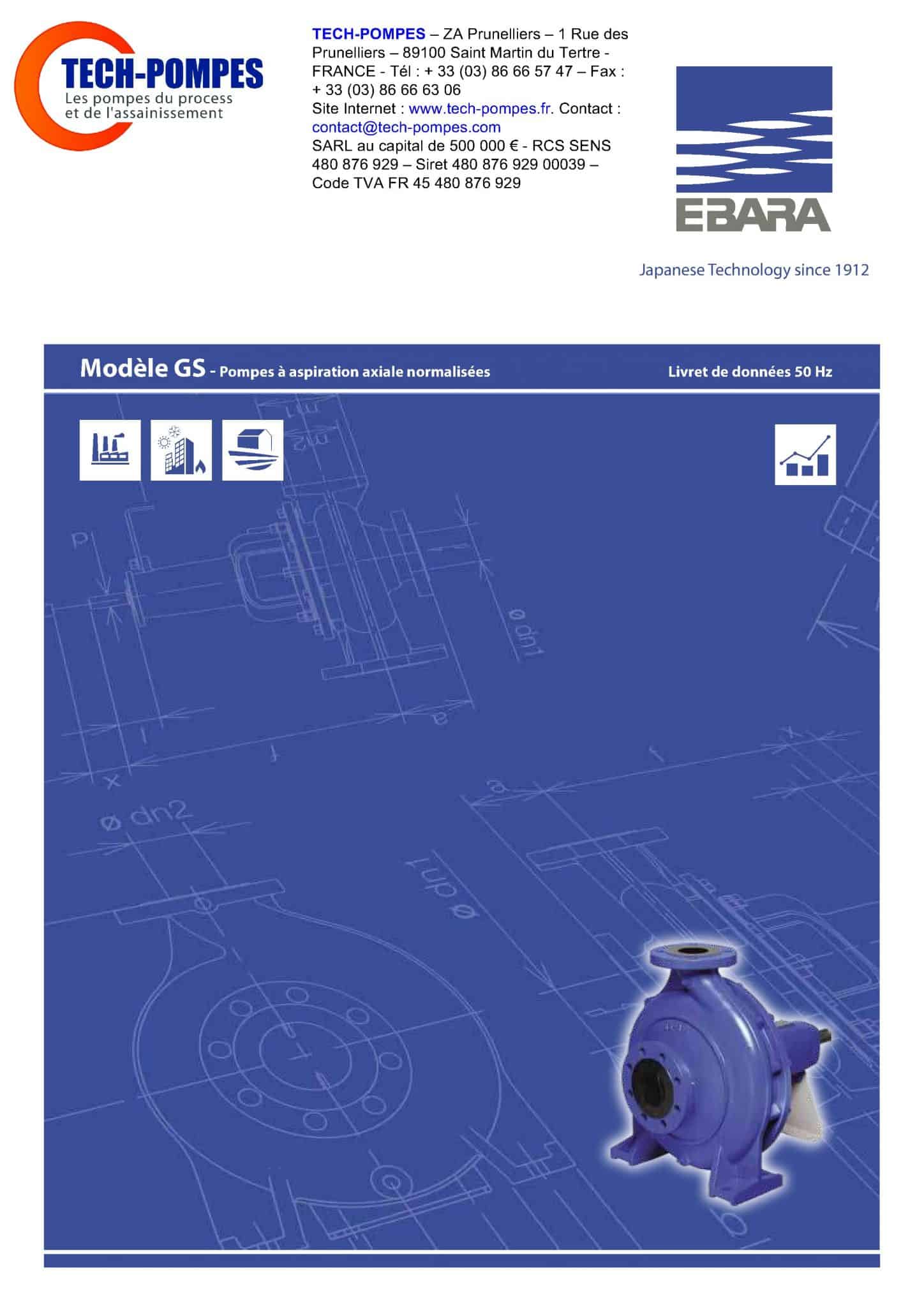

Pompe centrifuge normalisée en fonte EBARA GS

Pompe industrielle centrifuge EBARA en fonte Série GS

Débit maxi : 1300 m3/h
Pression maxi : 15 bar
Puissance moteur : 0,37 à 200 Kw
Raccordements : Brides DN32 à DN250

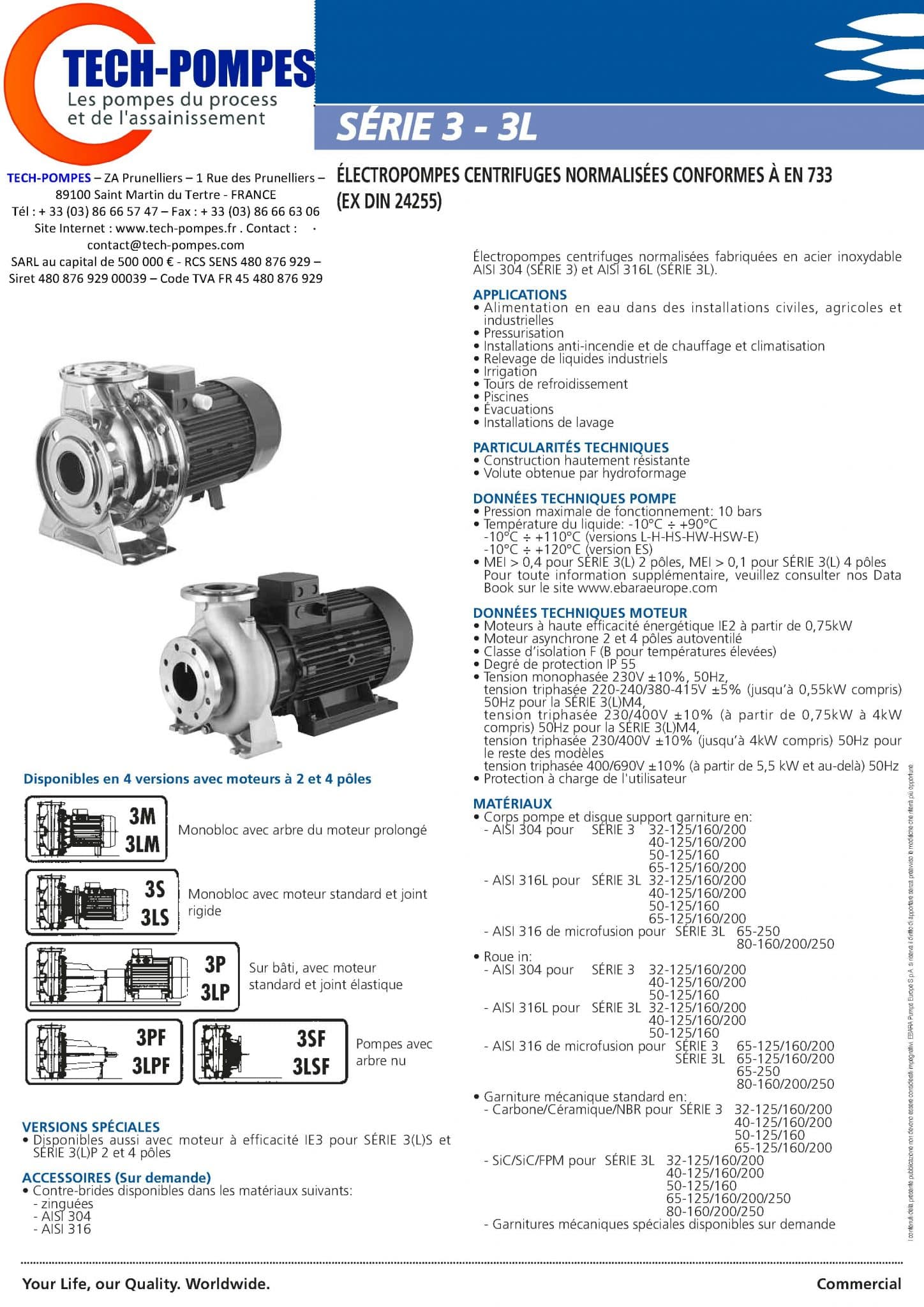

Pompe centrifuge en inox EBARA série 3M ou 3LM

Pompe EBARA centrifuge en inox Série 3M ou 3LM

Pompe monobloc avec moteur arbre long
Débit maxi : 144 m3/h
Pression maxi : 7,1 bar
Puissance moteur : 0,25 à 22 Kw
Raccordements : Brides DN32 à DN100

Image d'une pompe EBARA centrifuge en inox série 3S ou 3LS

Pompe EBARA centrifuge en inox Série 3S ou 3LS

Pompe monobloc avec moteur normalisé
Débit maxi : 240 m3/h
Pression maxi : 9,4 bar
Puissance moteur : 0,25 à 55 Kw
Raccordements : Brides DN32 à DN100

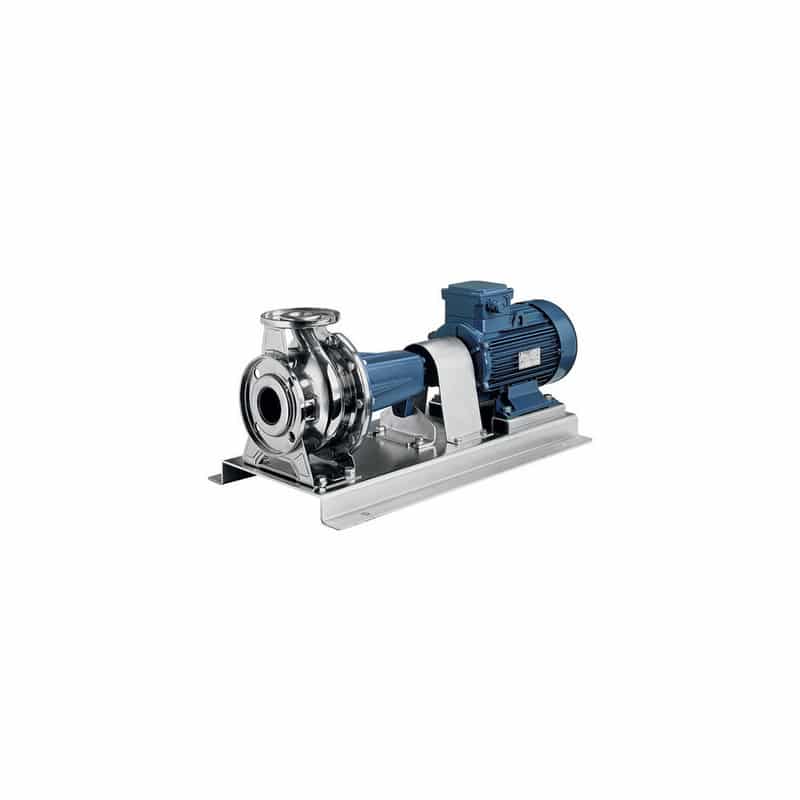

Image d'une pompe EBARA centrifuge en inox série 3P ou 3LP

Pompe centrifuge en inox EBARA sur socle Série 3P ou 3LP

Pompe et moteur normalisés sur socle
Débit maxi : 240 m3/h
Pression maxi : 9,4 bar
Puissance moteur : 0,25 à 55 Kw
Raccordements : Brides DN32 à DN100

Besoin d'informations ?

Contactez-nous dès maintenant pour obtenir de plus amples renseignements sur nos produits de pointe et nos services complets. Notre équipe est prête à répondre à toutes vos questions et à vous fournir l'expertise dont vous avez besoin pour faire le meilleur choix pour votre entreprise.

Les avantages de la pompe centrifuge à eau

  • Les pompes centrifuges normalisées d’une même taille sont parfaitement interchangeables entre elles quel que soit le fabricant.
  • Maintenance aisée grâce au système “process” permettant le démontage de l’ensemble hydraulique mobile sans débrider le corps de pompe des tuyauteries.
  • Certification ACS pour une utilisation en eau potable.

Principe de fonctionnement de la pompe centrifuge normalisée industrielle à eau

La pompe centrifuge normalisée à eau est équipée d’une turbine centrifuge fermée à aspiration axiale et refoulement radial.
La vitesse de rotation de la turbine permet, par centrifugation, d’évacuer le liquide par la bride de refoulement de pompe, générant ainsi le flux de la veine liquide dans les tuyauteries.
