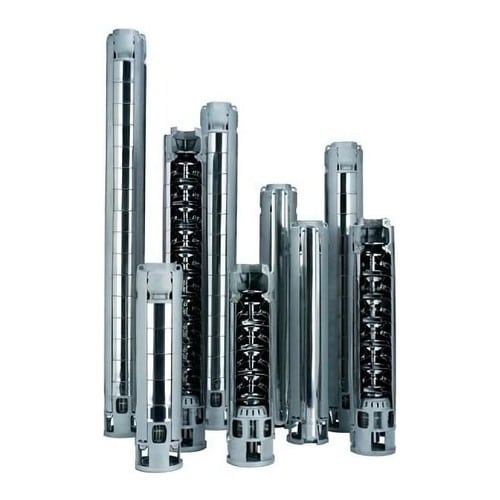

Hydraulique de forage 6″ Lowara Z612 14-4 – 12,0 m3/h

• Référence Lowara : 102L00130
• Modèle : Z612 14-4
• Hydraulique seule Z6 inox à 14 étages, sans moteur, pour moteur 4″ NEMA de 7,5 kW
• Orifice de refoulement : Rp 2″½
• Meilleur rendement : 12,04 m³/h à 136,0 m (68,1 % de rendement hydraulique)
• Débit maxi : 16,7 m³/h, hauteur à débit nul : 161,6 m
• Matériaux : acier inoxydable AISI 304 (chemise, roues, tête de pompe et support moteur en inox de microfusion), élastomères NBR

L’hydraulique Z6 Z612 14-4, sans moteur

Référence Lowara 102L00130 : la Z612 14-4 est la partie hydraulique d’une pompe de forage 6″ Z6, avec 14 étages, prévue pour un moteur NEMA 4″ de 7,5 kW. C’est la pièce à commander quand l’hydraulique est usée mais que le moteur reste en bon état. Le montage sur moteur 4″ convient aux petites puissances ; il impose de vérifier le refroidissement du moteur dans un forage de 6″.

Performances hydrauliques de la Z612 14-4

Hauteur manométrique fournie par la Z612 14-4 pour onze débits, d’après la courbe Xylem à 2900 tr/min en eau claire.

Avec 68,1 % de rendement hydraulique, le point optimal se situe à 12,04 m³/h et 136,0 m. La hauteur à débit nul est de 161,6 m (15,8 bar) et le débit maxi de 16,68 m³/h. Ces performances sont obtenues avec un moteur NEMA de 7,5 kW.

Quelle place pour la Z612 14-4 dans la gamme ?

Dans cette famille (hydraulique de forage 6″, taille 12), 15 modèles sont proposés. Classée par hauteur à débit nul, la Z612 14-4 arrive en position 14. Le modèle supérieur, la Z612 15-4, monte à 173,8 m à débit nul, contre 161,6 m ici. À l’inverse, la Z612 13-4 s’arrête à 149,3 m. Au-delà de 78 m³/h, les pompes Z8, Z10 et Z12 sont disponibles sur consultation.

Domaines d’emploi de cette pompe

Au point de meilleur rendement (12,0 m³/h sous 136 m), les usages courants sont : adduction d’eau potable, irrigation agricole, lutte contre l’incendie, alimentation de process. Elle est prévue pour l’eau claire, avec une faible teneur en sable.

Points forts

• Jusqu’à 100 g/m³ de sable en suspension
• Tête de pompe et lanterne moteur en inox moulé
• Bague d’usure facile à remplacer
• Pompe entièrement en acier inoxydable AISI 304
• Montage sur moteur 4″ NEMA
• Accouplement remplaçable

Installer correctement

• Protéger le moteur contre la marche à sec (sondes de niveau ou relais de manque d’eau)
• Contrôler le diamètre et la verticalité du forage avant la descente
• Installer la pompe au-dessus des crépines ou prévoir une chemise de refroidissement
• Utiliser un câble de sécurité en inox pour la descente et la remontée
• Fixer le câble d’alimentation à la colonne tous les 3 m environ

Maintenance et pièces Lowara

Pour la pompe Z612 14-4, Tech-Pompes assure la fourniture des pièces Lowara, le diagnostic et la réparation en atelier. Une baisse de débit à pression égale signale souvent une usure de l’hydraulique par le sable.

Questions techniques courantes

Quel moteur monter sur la Z612 14-4 ?

Un moteur immergé 4″ à accouplement NEMA de 7,5 kW, par exemple un moteur Lowara 4OS.

Quel est le point de meilleur rendement de la Z612 14-4 ?

Il est atteint à 12,04 m³/h pour 136,0 m. Débit maxi : 16,68 m³/h ; hauteur à débit nul : 161,6 m.

Jusqu’à quelle profondeur installer la Z612 14-4 ?

Immersion maxi : 350 m avec moteur L6W. Température de l’eau maxi : +35 °C.
