Location pompe aspirante 80m3/h – 7bar

Fiche technique

Pompe monocellulaire horizontale à turbine fermée
Construction fonte acier – Joints NBR – Garniture mécanique en carbure de silicium
Raccordement par raccords symétriques 3″ – DN80
Moteurs triphasé 18,5 Kw – 2900Tr/min – 400/690V – In=35A à 400V

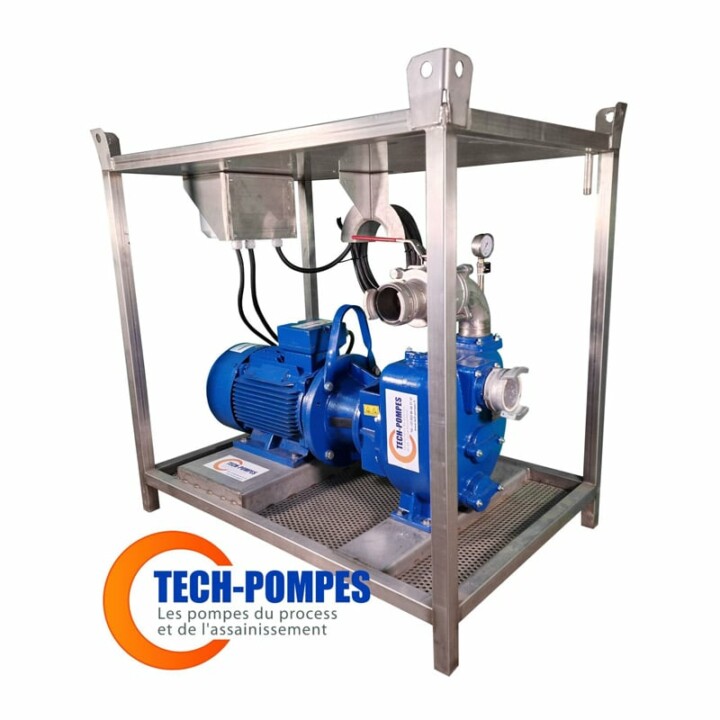

La pompe et ses accessoires sont intégrés dans un châssis en tubes carrés inox
L’ensemble de pompage est préhensible à la grue ou par tire-palettes ou chariot élévateur
Ensemble monobloc avec moteur normalisé B35
Performances hydrauliques maxi : 80 m3/h – 7.5 bar
Ensemble fourni avec armoire électrique de protection et démarrage étoile triangle. Bouton Marche Arrêt en façade
Vanne de réglage de débit et manomètre de contrôle
Fourni avec 10 mètres de câble 4G6 sans prise
Poids : 315 Kg – Dimensions LXlXH: 1.1X0.65X1.05 m
LOC2365. JE3-240

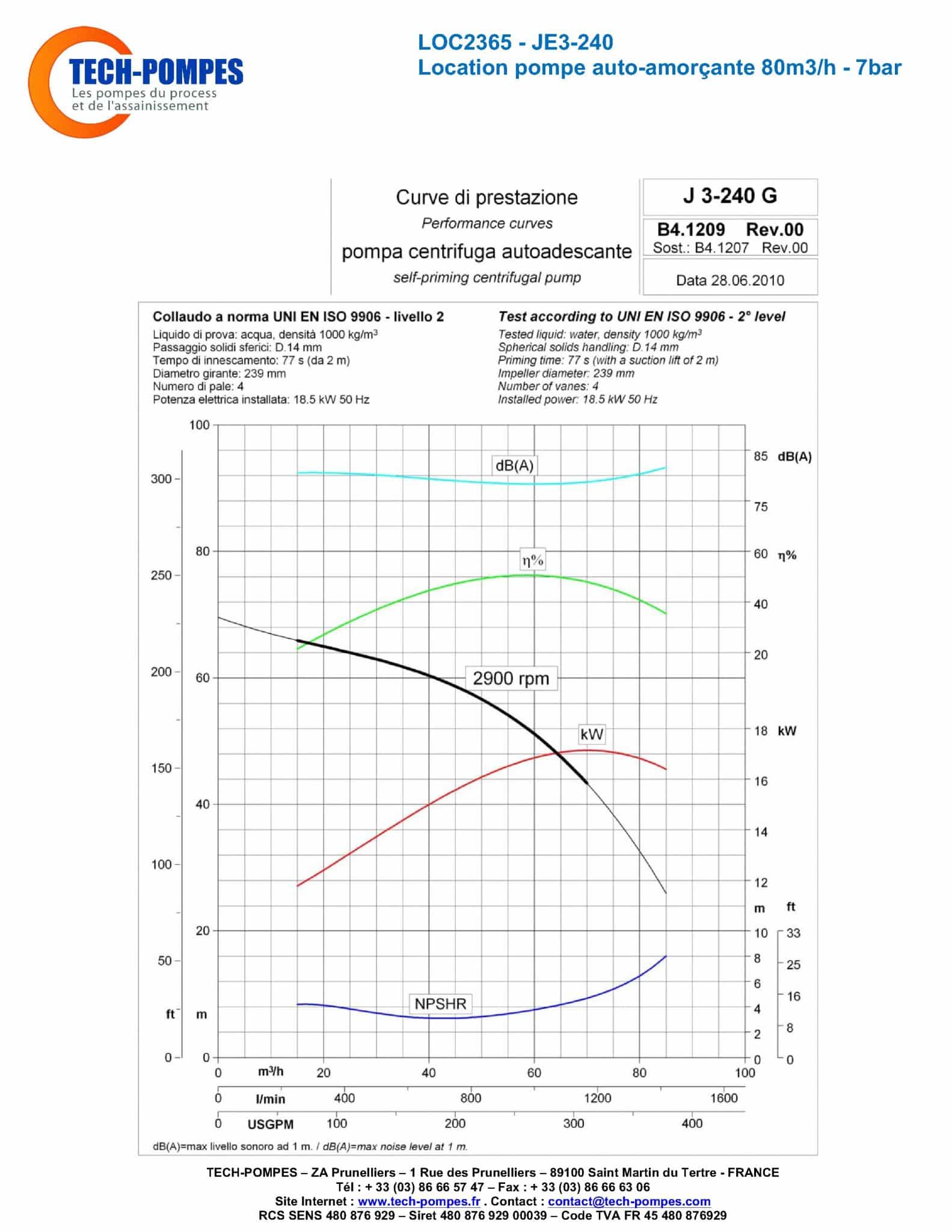

Courbes de Performance - Pompe JE3-240

Pompe centrifuge auto-amorçante JE3-240 - Ce graphique interactif présente les courbes de performance complètes de la pompe JE3-240 fonctionnant à 2900 tours/minute. Analysez la hauteur manométrique totale (HMT) jusqu'à 69 mètres, la puissance absorbée variant de 11,9 à 17,1 kW, le rendement maximal de 50% et le NPSH requis pour des débits de 0 à 85 m³/h. Outil professionnel pour le dimensionnement de pompes industrielles haute pression et fort débit.

Caractéristiques Techniques de la Pompe JE3-240

Référence produit :: LOC2365
Modèle :: JE3-240
Vitesse de rotation :: 2900 rpm
Type de pompe :: Centrifuge auto-amorçante haute pression
Débit maximal :: 85 m³/h
HMT maximale :: 69 mètres (6,9 bar)
Puissance absorbée :: 11,9 à 17,1 kW
Rendement maximal :: 50%
NPSH requis :: 3,2 à 8,0 mètres selon débit
Point de fonctionnement optimal :: 60 m³/h avec rendement de 50%

Axe horizontal : Débit Q [m³/h]

Tableau de Performance Détaillé - Pompe centrifuge JE3-240 à 2900 rpm

Données complètes de HMT, puissance, rendement et NPSH en fonction du débit

Débit Q (m³/h)	H.M.T. (m)	Puissance P (kW)	Rendement η (%)	NPSH requis (m)
0	69,0	-	-	-
15	66,5	11,9	20	4,0
20	65,0	12,4	28	4,0
30	62,5	13,8	36	3,6
40	60,0	15,0	44	3,2
50	56,0	16,0	48	3,5
60	51,0	16,9	50	3,9
70	43,5	17,1	47	4,8
80	32,0	16,9	40	6,3
85	26,0	16,4	36	8,0

💡 Comment utiliser ces courbes de performance ?

Les courbes de performance de la pompe JE3-240 permettent de déterminer le point de fonctionnement optimal pour votre installation hydraulique haute pression et fort débit. En croisant le débit souhaité avec la hauteur manométrique totale (HMT) nécessaire, vous pouvez :

Vérifier que la pompe fournit la pression suffisante pour votre application (jusqu'à 6,9 bar)
Optimiser la consommation énergétique en fonctionnant au point de meilleur rendement (50% à 60 m³/h)
Calculer le NPSH disponible pour éviter la cavitation
Dimensionner correctement le moteur électrique en fonction de la puissance absorbée (jusqu'à 17,1 kW)

Applications typiques : pompage haute pression, systèmes de refoulement longue distance, irrigation sous pression forte, alimentation de bâtiments très élevés, installations industrielles nécessitant forte HMT et fort débit, transfert d'eau sur grandes distances.

NT pompe centrifuge auto-amorçante JE3-240 location

Pompe centrifuge auto aspirante de location

A partir de 406 €HT par semaine
