Pompe de puits Lowara SCUBA DRY 3SCDS7/09 C G L20 DE – 2,9 m3/h
Fiche technique
- Référence Lowara : 107720C40
- Modèle : 3SCDS7/09 C G L20 DE
- Pompe de puits 5″ SCUBA DRY version submersible (posée sur socle inox au fond de la cuve), 7 étages, moteur intégré de 0,9 kW
- Immersion maxi : 17 m
- Alimentation monophasé 230 V 50 Hz avec condensateur intégré
- Avec flotteur, câble de 20 m avec prise européenne (Schuko)
- Orifice de refoulement : Rp 1″¼, aspiration Rp 1″¼
- Meilleur rendement : 2,94 m³/h à 47,6 m (38,7 % de rendement hydraulique)
- Débit maxi : 4,2 m³/h, hauteur à débit nul : 77,3 m
- Matériaux : manchon et tête de pompe en acier inoxydable, roues en technopolymère, garnitures mécaniques en carbone et carbure de silicium, élastomères NBR

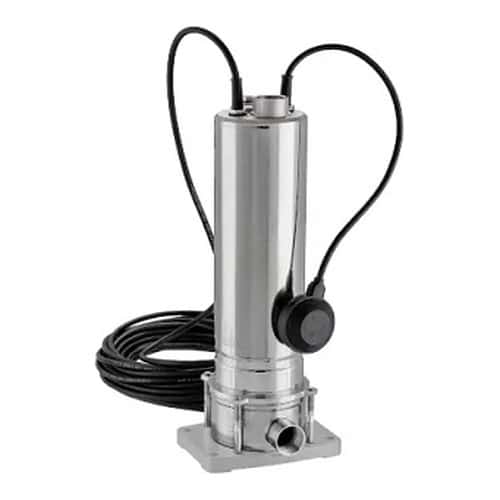

Pompe de puits 5″ Lowara 3SCDS7/09 C G L20 DE, version submersible
Référence Lowara 107720C40 : la 3SCDS7/09 C G L20 DE est une SCUBA DRY version submersible, de 7 étages, qui se pose sur son socle inox au fond de la réserve d’eau, jusqu’à 17 m sous la surface. En option, un dispositif d’aspiration flottant puise l’eau claire sous la surface, à l’écart des dépôts du fond. Alimentation monophasé 230 V 50 Hz avec condensateur intégré, câble de 20 m muni d’une prise, flotteur de démarrage et d’arrêt fourni. Le moteur est protégé par un double joint d’étanchéité avec chambre d’huile ; une version pour eau potable est disponible sur demande.
Performances hydrauliques de la 3SCDS7/09 C G L20 DE
Valeurs relevées sur la courbe Xylem de la 3SCDS7/09 C G L20 DE (2850 tr/min, eau claire) : la hauteur comprend la profondeur de pompage, la pression voulue en surface et les pertes de charge.
| Débit (m³/h) | Hauteur (m) | Pression (bar) |
|---|---|---|
| 0,0 | 77,3 | 7,6 |
| 0,4 | 74,8 | 7,3 |
| 0,8 | 71,7 | 7,0 |
| 1,3 | 68,0 | 6,7 |
| 1,7 | 63,7 | 6,2 |
| 2,1 | 58,8 | 5,8 |
| 2,5 | 53,5 | 5,2 |
| 2,9 | 47,6 | 4,7 |
| 3,4 | 41,3 | 4,1 |
| 3,8 | 34,6 | 3,4 |
| 4,2 | 27,5 | 2,7 |
Le meilleur rendement est atteint à 2,94 m³/h pour 47,6 m de hauteur manométrique, avec 38,7 % de rendement hydraulique. La hauteur à débit nul est de 77,3 m (7,6 bar) et le débit maxi de 4,20 m³/h.
Quelle place pour la 3SCDS7/09 C G L20 DE dans la gamme ?
La famille de la 3SCDS7/09 C G L20 DE compte 5 modèles ; elle occupe le rang 3 par ordre de hauteur croissante. Le modèle supérieur, la 3SCDS8/11 C G L20 DE, monte à 86,1 m à débit nul, contre 77,3 m ici. À l’inverse, la 3SCDS5/07 C G L20 DE s’arrête à 56,2 m. Pour un forage de 4″ ou une plus grande profondeur, voyez les pompes e-GS.
Domaines d’emploi de cette pompe
Au point de meilleur rendement (2,9 m³/h sous 48 m), les usages courants sont : alimentation en eau d’une habitation à partir d’une cuve de récupération d’eau de pluie, arrosage, lavage. L’usage est réservé à l’eau claire et peu chargée en sable.
Points forts
- Passage de solides jusqu’à 2 mm
- Version eau potable disponible sur demande
- Câble de 20 m avec prise
- Double joint d’étanchéité avec chambre d’huile
- Manchon et tête de pompe en acier inoxydable
- Moteur refroidi par le liquide pompé, fonctionnement silencieux
- Flotteur de démarrage et d’arrêt fourni
- Socle en acier inoxydable pour une pose au fond de la cuve, immersion jusqu’à 17 m
Installer correctement
- Poser la pompe sur son socle au fond de la cuve, sans jamais la descendre ni la porter par son câble
- Protéger la pompe contre la marche à sec
- Raccorder l’alimentation monophasé 230 V 50 Hz sur une ligne protégée par un différentiel
- Respecter la profondeur d’immersion maxi de 17 m
Maintenance et pièces Lowara
Pour la pompe 3SCDS7/09 C G L20 DE, Tech-Pompes assure la fourniture des pièces Lowara, le diagnostic et la réparation en atelier. Mesurez régulièrement l’intensité absorbée et l’isolement du moteur : une dérive annonce une panne.
Questions techniques courantes
Quelle alimentation électrique pour la 3SCDS7/09 C G L20 DE ?
Prévoyez une alimentation monophasé 230 V 50 Hz.
Quel est le point de meilleur rendement de la 3SCDS7/09 C G L20 DE ?
Il est atteint à 2,94 m³/h pour 47,6 m. Débit maxi : 4,20 m³/h ; hauteur à débit nul : 77,3 m.
Jusqu’à quelle profondeur installer la 3SCDS7/09 C G L20 DE ?
Immersion maxi : 17 m. Température de l’eau maxi : +40 °C.
Tech-Pompes, agent officiel Lowara, vous aide à dimensionner votre pompe de forage et assure le suivi en atelier. Le délai de livraison est précisé à la commande.
