Pompe de puits Lowara SCUBA DRY 5SCD7/15 T L05 – 5,0 m3/h
Fiche technique
- Référence Lowara : 107710G80
- Modèle : 5SCD7/15 T L05
- Pompe de puits 5″ SCUBA DRY version de surface (posée en aérien, hors de la cuve), 7 étages, moteur intégré de 1,5 kW
- Aspiration par tuyau muni d’un clapet de pied, ou alimentation en charge
- Alimentation triphasé 400 V 50 Hz
- Sans flotteur, câble de 5 m
- Orifice de refoulement : Rp 1″¼, aspiration Rp 1″¼
- Meilleur rendement : 5,03 m³/h à 51,5 m (50,0 % de rendement hydraulique)
- Débit maxi : 7,2 m³/h, hauteur à débit nul : 81,5 m
- Matériaux : manchon et tête de pompe en acier inoxydable, roues en technopolymère, garnitures mécaniques en carbone et carbure de silicium, élastomères NBR

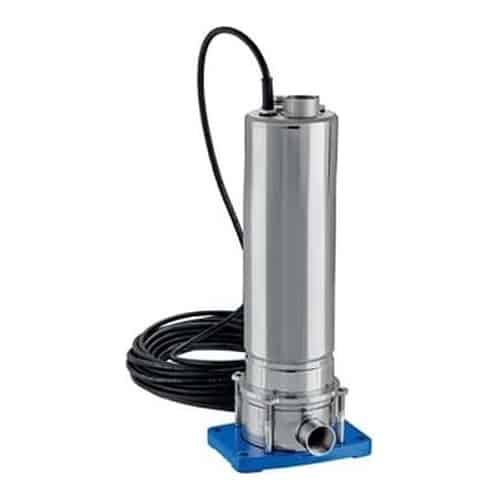

Lowara 5SCD7/15 T L05 : SCUBA DRY version de surface
Référence Lowara 107710G80 : la 5SCD7/15 T L05 est une SCUBA DRY version de surface, de 7 étages, installée au sec à côté de la réserve d’eau. Elle aspire par un tuyau équipé d’un clapet de pied, ou fonctionne en charge, et reste silencieuse grâce à son moteur refroidi par l’eau pompée. Xylem la conseille pour les locaux exigus ou peu aérés et les sous-sols exposés aux inondations. Alimentation triphasé 400 V 50 Hz, câble de 5 m, sans flotteur : prévoir une commande et une protection contre le manque d’eau (pressostat ou coffret). Le manchon en acier inoxydable et le double joint d’étanchéité à chambre d’huile protègent le moteur.
Performances hydrauliques de la 5SCD7/15 T L05
Valeurs relevées sur la courbe Xylem de la 5SCD7/15 T L05 (2850 tr/min, eau claire) : la hauteur comprend la profondeur de pompage, la pression voulue en surface et les pertes de charge.
| Débit (m³/h) | Hauteur (m) | Pression (bar) |
|---|---|---|
| 0,0 | 81,5 | 8,0 |
| 0,7 | 78,2 | 7,7 |
| 1,4 | 75,2 | 7,4 |
| 2,2 | 72,1 | 7,1 |
| 2,9 | 68,4 | 6,7 |
| 3,6 | 63,8 | 6,3 |
| 4,3 | 58,2 | 5,7 |
| 5,0 | 51,4 | 5,0 |
| 5,8 | 43,4 | 4,3 |
| 6,5 | 34,3 | 3,4 |
| 7,2 | 24,1 | 2,4 |
Avec 50,0 % de rendement hydraulique, le point optimal se situe à 5,03 m³/h et 51,5 m. La hauteur à débit nul est de 81,5 m (8,0 bar) et le débit maxi de 7,20 m³/h.
Quelle place pour la 5SCD7/15 T L05 dans la gamme ?
La famille de la 5SCD7/15 T L05 compte 6 modèles ; elle occupe le rang 5 par ordre de hauteur croissante. Le modèle supérieur, la 5SCD8/22 T L05, monte à 93,5 m à débit nul, contre 81,5 m ici. Le modèle inférieur, la 5SCD6/11 T L05, plafonne à 69,0 m. Pour un forage de 4″ ou une plus grande profondeur, voyez les pompes e-GS.
Domaines d’emploi de cette pompe
On la retrouve typiquement en réutilisation de l’eau de pluie, arrosage de jardins, alimentation de systèmes de lavage et de filtration, là où il faut environ 5,0 m³/h sous 52 m de hauteur manométrique. Elle est prévue pour l’eau claire, avec une faible teneur en sable.
Points forts
- Câble de 5 m
- Version eau potable disponible sur demande
- Manchon et tête de pompe en acier inoxydable
- Passage de solides jusqu’à 2 mm
- Pose en aérien, hors de la cuve : idéale pour les locaux exigus, peu aérés ou inondables
- Double joint d’étanchéité avec chambre d’huile
- Moteur refroidi par le liquide pompé, fonctionnement silencieux
Installer correctement
- Raccorder l’aspiration sans contre-pente, avec un clapet de pied, ou installer la pompe en charge
- Protéger la pompe contre la marche à sec
- Poser la pompe hors de la cuve, sur une surface stable, sèche et à l’abri du gel
- Raccorder l’alimentation triphasé 400 V 50 Hz sur une ligne protégée par un différentiel
Maintenance et pièces Lowara
Pour la pompe 5SCD7/15 T L05, Tech-Pompes assure la fourniture des pièces Lowara, le diagnostic et la réparation en atelier. Mesurez régulièrement l’intensité absorbée et l’isolement du moteur : une dérive annonce une panne.
Questions techniques courantes
Quelle alimentation électrique pour la 5SCD7/15 T L05 ?
Prévoyez une alimentation triphasé 400 V 50 Hz.
Quel est le point de meilleur rendement de la 5SCD7/15 T L05 ?
Il est atteint à 5,03 m³/h pour 51,5 m. Débit maxi : 7,20 m³/h ; hauteur à débit nul : 81,5 m.
Où installer la 5SCD7/15 T L05 ?
C’est une version de surface : elle se pose en aérien, hors de la cuve, et aspire par un tuyau muni d’un clapet de pied, ou reçoit l’eau en charge. Température de l’eau maxi : +40 °C. Pour une pose immergée au fond de la cuve, choisissez la version submersible SCDS.
Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre matériel de forage, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
