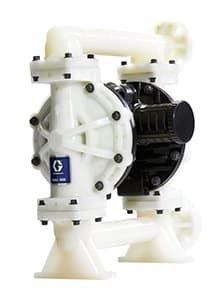

Pompe Graco Husky 15120 polypropylène membranes PTFE 654511

• Référence Graco : 654511
• Pompe pneumatique à double membrane Husky 15120, orifices produit 1 1/2″ à brides en extrémité ANSI/DIN
• Corps en polypropylène, section centrale polypropylène
• Sièges polypropylène, billes PTFE, membranes PTFE, joints de collecteur PTFE
• Débit : jusqu’à 27 m³/h (454 l/min)
• Pression de service : jusqu’à 8,6 bar
• Passage de solides : jusqu’à 6,3 mm
• Aspiration à sec : jusqu’à 4,9 m
• Température produit : jusqu’à 65 °C
• Fonctionnement à l’air comprimé, sans moteur électrique

Pourquoi la Husky 15120 polypropylène 654511 ?

La Husky 15120 654511 est une pompe pneumatique à double membrane de 1 1/2″. La section produit en polypropylène est le choix de référence pour les produits aqueux corrosifs, et le PTFE des membranes résiste à la quasi-totalité des acides, bases et solvants. Les clapets reposent sur des sièges en polypropylène économiques et compatibles avec de nombreux produits aqueux et sur des billes PTFE chimiquement inertes.

Son moteur pneumatique Graco, sans lubrification et conçu pour limiter le givrage, entraîne les deux membranes en alternance. Le débit se règle simplement par la pression d’air, et la pompe s’arrête seule dès que le refoulement est fermé.

Exemples d’applications

• Transfert de cuve à cuve à débit soutenu
• Circulation de bains en traitement de surface
• Pompage d’effluents industriels et d’eaux usées
• Transfert de bains de traitement de surface
• Pompage de produits chimiques agressifs exigeant une compatibilité maximale

Pourquoi choisir cette configuration

• Membranes PTFE : la compatibilité chimique la plus large de la gamme Husky
• Sièges en polypropylène économiques et compatibles avec de nombreux produits aqueux
• Billes PTFE chimiquement inertes
• Corps polypropylène : résistance aux acides et bases
• Aucun moteur électrique, aucune garniture mécanique

Raccordement à brides

Les orifices à brides en extrémité ANSI/DIN se montent directement sur une tuyauterie rigide, sans adaptateur. Les brides en extrémité dégagent l’accès aux collecteurs pour la maintenance.

Limites d’emploi à connaître

Le polypropylène est déconseillé avec les solvants aromatiques et chlorés ainsi qu’avec les acides fortement oxydants. Pour ces fluides, Tech-Pompes vous oriente vers une Husky 15120 en inox, en aluminium ou en acétal, selon le produit et la température.

Les membranes PTFE sont un peu moins souples que les élastomères : la hauteur d’aspiration à sec est légèrement réduite.

Avec ces matériaux, la limite de température produit est de 65 °C.

Bien installer votre pompe

• Vérifier la compatibilité du produit avec les matériaux à l’aide du guide de compatibilité Graco
• Ajouter un amortisseur de pulsations au refoulement si le process demande un débit régulier
• Contrôler l’alignement des brides et serrer la boulonnerie en croix
• Poser la pompe sur des supports antivibratoires adaptés à son poids

Questions fréquentes

La Husky 15120 existe-t-elle dans d’autres configurations ?

Oui. Graco propose la Husky 15120 avec plusieurs matériaux de corps, de sièges, de billes et de membranes, ainsi qu’en raccords NPT, BSP ou à brides selon les versions. Tech-Pompes vous aide à choisir la référence adaptée à votre fluide.

Comment régler le débit de cette Husky 15120 ?

Le débit se règle par la pression d’air d’alimentation, à l’aide d’un régulateur, ou en étranglant la vanne de refoulement. La pompe s’adapte sans surpression.

Tech-Pompes, distributeur des pompes Graco, vous accompagne du choix de la configuration jusqu’à la maintenance en atelier. Le délai de livraison est confirmé à la commande.
