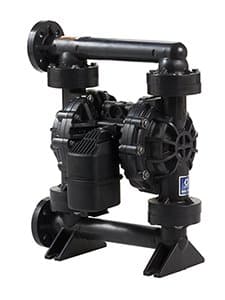

Pompe Graco Husky 1590 polypropylène membranes PTFE DT2341

• Référence Graco : DT2341
• Pompe pneumatique à double membrane Husky 1590, orifices produit 1 1/2″ à brides en extrémité ANSI/DIN
• Corps en polypropylène, section centrale inox
• Sièges inox 316, billes inox 440C, membranes PTFE, joints de collecteur PTFE
• Débit : jusqu’à 20 m³/h (341 l/min)
• Pression de service : jusqu’à 8,4 bar
• Passage de solides : jusqu’à 4,8 mm
• Aspiration à sec : jusqu’à 6,1 m
• Température produit : jusqu’à 65 °C
• Fonctionnement à l’air comprimé, sans moteur électrique

Husky 1590 polypropylène à membranes PTFE : une pompe pensée pour les transferts à débit soutenu

Avec ses orifices de 1 1/2″, la référence DT2341 couvre les transferts à débit soutenu. Le corps polypropylène résiste aux acides et bases à un prix contenu. Côté section produit, les membranes PTFE offrent la compatibilité chimique la plus large de la gamme Husky, complétées par des sièges en inox 316 très résistants à l’usure et des billes en inox 440C de grande dureté.

Comme toutes les pompes pneumatiques à membranes Graco, elle fonctionne uniquement à l’air comprimé : pas de moteur électrique, pas de garniture mécanique, et un fonctionnement à sec sans dommage. Elle s’amorce seule jusqu’à 6,1 m et s’arrête d’elle-même lorsque la vanne de refoulement est fermée.

Pourquoi choisir cette configuration

• Membranes PTFE : la compatibilité chimique la plus large de la gamme Husky
• Sièges en inox 316 très résistants à l’usure
• Billes en inox 440C de grande dureté
• Corps polypropylène : résistance aux acides et bases
• Vanne d’air Graco sans lubrification, conçue pour limiter le givrage

Pour quels usages ?

• Dépotage de citernes et de grands conteneurs
• Alimentation de stations de traitement et de neutralisation
• Transfert d’acides et de bases dilués
• Pompage de produits de traitement des eaux (chlorure ferrique, soude, hypochlorite)
• Pompage de produits chimiques agressifs exigeant une compatibilité maximale

Raccordement à brides

Les orifices à brides en extrémité ANSI/DIN se montent directement sur une tuyauterie rigide, sans adaptateur. Les brides en extrémité dégagent l’accès aux collecteurs pour la maintenance.

À vérifier avant de commander

Le polypropylène est déconseillé avec les solvants aromatiques et chlorés ainsi qu’avec les acides fortement oxydants. Pour ces fluides, Tech-Pompes vous oriente vers une Husky 1590 en inox, en aluminium ou en acétal, selon le produit et la température.

Les membranes PTFE sont un peu moins souples que les élastomères : la hauteur d’aspiration à sec est légèrement réduite.

La température du produit ne doit pas dépasser 65 °C avec cet assemblage de matériaux.

Conseils d’installation

• Ajouter un amortisseur de pulsations au refoulement si le process demande un débit régulier
• Dimensionner la tuyauterie d’aspiration au moins au diamètre de l’orifice pour éviter la cavitation
• Vérifier la compatibilité du produit avec les matériaux à l’aide du guide de compatibilité Graco
• Contrôler l’alignement des brides et serrer la boulonnerie en croix

Questions fréquentes

Quels produits pomper avec des membranes PTFE ?

Les membranes PTFE offrent la compatibilité chimique la plus large de la gamme Husky. Tech-Pompes vérifie la compatibilité de votre fluide avant toute commande.

La Husky 1590 DT2341 peut-elle tourner à sec ?

Oui. Comme toute pompe pneumatique à membranes, elle tolère la marche à sec et l’arrêt sur vanne fermée. Il est toutefois conseillé de limiter la marche à vide prolongée pour préserver les membranes.

Besoin d’un avis sur le produit à pomper ou sur une autre configuration ? Tech-Pompes vous conseille et assure le service après-vente des pompes Graco depuis son atelier de l’Yonne.
