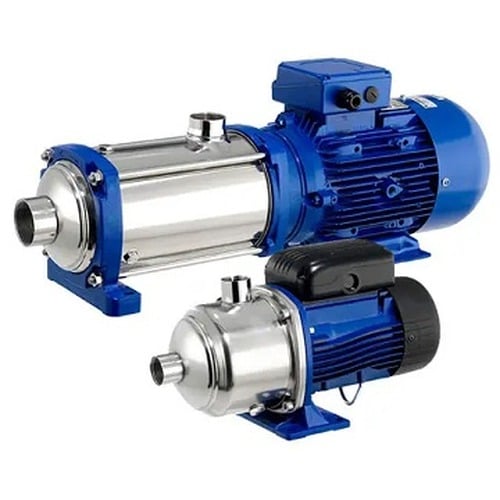

Pompe multicellulaire horizontale Lowara 1HM06P07T5RVBE – 1,9 m3/h
Fiche technique
- Référence Lowara : 104600050
- Modèle 1HM06P07T5RVBE : pompe multicellulaire horizontale série e-HM, 6 roues
- Corps de pompe en inox AISI 304, roues en technopolymère (Noryl)
- Orifices taraudés : aspiration axiale Rp 1, refoulement radial Rp 1
- Moteur 0,75 kW, triphasé 220-240/380-415 V, 50 Hz, 2 pôles (2900 tr/min), IP 55, classe d’isolation F
- Garniture mécanique céramique/carbone/EPDM
- Pression maxi de service : 10 bar
- Point de meilleur rendement : 1,91 m³/h à 44,96 m (rendement 35,4 %)
- Débit maxi : 2,40 m³/h
- Hauteur à débit nul : 69,3 m
- Poids : 14 kg
- Température du liquide pompé : jusqu’à +90 °C (roues en technopolymère)
La 1HM06P07T5RVBE, une e-HM taille 1 en inox AISI 304 avec roues en technopolymère
Référence Lowara 104600050 : sous ce code se trouve la 1HM06P07T5RVBE, pompe horizontale multicellulaire e-HM de taille 1. Elle compte 6 roues, avec un corps en inox AISI 304 et des roues en technopolymère (Noryl), et se raccorde en Rp 1 (aspiration) et Rp 1 (refoulement). Elle est entraînée par un moteur triphasé de 0,75 kW (220-240/380-415 V, 50 Hz) à 2 pôles, soit 2900 tr/min. L’ensemble pompe et moteur est compact et silencieux, avec une aspiration dans l’axe et un refoulement vers le haut qui simplifient le raccordement.
Performances hydrauliques de la 1HM06P07T5RVBE
Performances de la 1HM06P07T5RVBE relevées sur la courbe Xylem (eau claire, 2900 tr/min, 50 Hz) : de quoi vérifier que votre point de fonctionnement se situe dans la plage de la pompe.
| Débit (m³/h) | Hauteur (m) | Pression (bar) |
|---|---|---|
| 0,0 | 69,3 | 6,8 |
| 0,2 | 67,2 | 6,6 |
| 0,5 | 65,1 | 6,4 |
| 0,7 | 62,7 | 6,2 |
| 1,0 | 60,1 | 5,9 |
| 1,2 | 57,0 | 5,6 |
| 1,4 | 53,4 | 5,2 |
| 1,7 | 49,3 | 4,8 |
| 1,9 | 44,7 | 4,4 |
| 2,2 | 39,7 | 3,9 |
| 2,4 | 34,5 | 3,4 |
C’est autour de 1,91 m³/h que la 1HM06P07T5RVBE travaille le mieux : 45,0 m de hauteur (4,4 bar) pour un rendement de 35,4 %. Sur la partie utile de la courbe, de 0,5 à 1,9 m³/h, la hauteur descend de 65,1 à 44,7 m. La hauteur à débit nul est de 69,3 m (6,8 bar) et la courbe s’arrête à 2,40 m³/h. La puissance absorbée maxi est d’environ 0,68 kW, soit 91 % de la puissance du moteur (0,75 kW).
Quelle place pour la 1HM06P07T5RVBE dans la gamme e-HM ?
En inox AISI 304 avec roues en technopolymère et en triphasé 220-240/380-415 V, Lowara décline la taille 1 de la série e-HM en 5 modèles, de 2 à 6 roues ; la 1HM06P07T5RVBE occupe le rang 5. La version inférieure, la 1HM05P05T5RVBE (5 roues), plafonne à 54,6 m. Chaque roue supplémentaire ajoute de la hauteur sans changer le débit nominal de la taille. Si le débit soutiré varie beaucoup, pensez aux versions à variateur intégré HME ou HMX.
Domaines d’emploi de cette pompe
On la retrouve typiquement en alimentation en eau de maisons et de petits bâtiments, lavage, petites installations d’arrosage (eau propre, 10 bar maxi), là où il faut environ 1,9 m³/h sous 4,4 bar. L’usage est réservé aux liquides propres, sans particules abrasives ni fibres.
Points forts de la pompe
- Pression maxi de service de 10 bar
- Moteur IP 55, alimentation triphasé 220-240/380-415 V, 50 Hz
- Encombrement réduit et fonctionnement silencieux
- Corps en inox AISI 304 et roues en technopolymère : solution économique pour l’eau propre
- Orifices taraudés Rp 1 en aspiration axiale et Rp 1 en refoulement radial
Maintenance : pièces Lowara disponibles
Pour la 1HM06P07T5RVBE, Tech-Pompes fournit les pièces d’usure Lowara d’origine (garniture mécanique, jeu de joints) et réalise la remise en état en atelier. Une fuite au niveau de l’arbre indique en général qu’il faut remplacer la garniture mécanique.
Consignes d’utilisation
Cette pompe est prévue pour des liquides propres, non agressifs, sans particules solides. Elle ne doit jamais transférer de liquide inflammable ni fonctionner en atmosphère explosive.
Évitez tout fonctionnement à sec, ainsi que le fonctionnement prolongé vanne fermée. La hauteur à débit nul atteint 69,3 m (6,8 bar) : vérifiez que la tuyauterie et les accessoires supportent cette pression, dans la limite de 10 bar de pression de service. Protégez le moteur de 0,75 kW par un disjoncteur réglé sur son courant nominal.
Installer la pompe correctement
- Monter un clapet anti-retour et une vanne d’isolement au refoulement
- Remplir complètement le corps de pompe et l’aspiration avant le premier démarrage
- Installer un dispositif d’arrêt en cas de manque d’eau
- Prévoir à l’aspiration un diamètre au moins égal à celui de l’orifice (Rp 1)
- Fixer la pompe sur une surface plane et rigide, et soutenir la tuyauterie pour qu’elle ne pèse pas sur les orifices
Questions techniques courantes
Sur quel réseau électrique brancher la 1HM06P07T5RVBE ?
Le moteur de 0,75 kW se raccorde en triphasé 220-240/380-415 V (50 Hz). La puissance absorbée maxi est d’environ 0,68 kW.
Quelle hauteur la 1HM06P07T5RVBE fournit-elle à son meilleur rendement ?
Le meilleur rendement (35,4 %) est atteint à 1,91 m³/h, pour une hauteur de 45,0 m (4,4 bar).
Quelle température de liquide accepte la 1HM06P07T5RVBE ?
Température du liquide pompé : jusqu’à +90 °C (roues en technopolymère). Pression maxi de service : 10 bar.
Agent officiel Lowara, Tech-Pompes vous conseille pour choisir la bonne référence et assure ensuite la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
