Surpresseur Lowara GHV10/15HMX03S30/4/PMA – 18,2 m3/h

• Référence Lowara : 1008107948
• Modèle GHV10/15HMX03S30/4/PMA : groupe de surpression série GHV10, 1 pompe
• Pompe : 1 x pompe multicellulaire horizontale e-HMX 15HMX03S30 en inox AISI 304, 3 roues, moteur IE5 à réluctance assistée 3 kW avec variateur Hydrovar X intégré
• Régulation : vitesse variable, un variateur de fréquence Hydrovar X monté sur chaque moteur et capteur de pression, pression constante quelle que soit la demande
• Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
• Raccordement des collecteurs : aspiration R 2, refoulement R 1 1/2
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Puissance installée : 1 x 3 kW
• Pression de service : 16 bar maxi
• Point de meilleur rendement du groupe à vitesse maxi : 18,19 m³/h à 41,36 m (rendement 68,2 %)
• Débit maxi du groupe à vitesse maxi : 29,28 m³/h
• Hauteur à débit nul à vitesse maxi : 64,0 m
• Poids : 76 kg
• Température du liquide pompé : de +5 °C à +60 °C
• Protection contre le manque d’eau par pressostat sur le collecteur d’aspiration

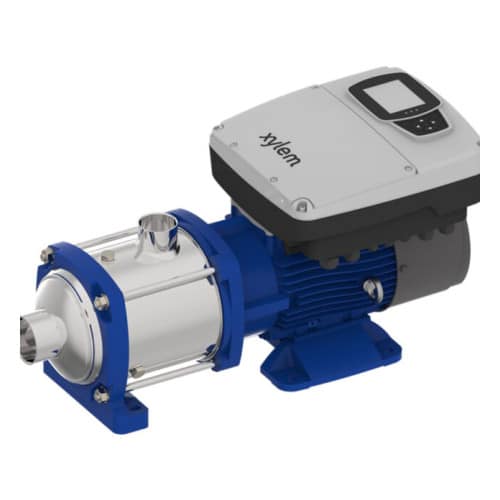

• Photo non contractuelle

Lowara GHV10/15HMX03S30/4/PMA : surpresseur GHV10 à 1 pompe e-HMX

Le GHV10/15HMX03S30/4/PMA (référence Lowara 1008107948) est un groupe de surpression à vitesse variable de la série GHV10, composé de 1 pompe : 1 x pompe multicellulaire horizontale e-HMX 15HMX03S30 en inox AISI 304, 3 roues, moteur IE5 à réluctance assistée 3 kW avec variateur Hydrovar X intégré. Le variateur Hydrovar X monté sur chaque moteur adapte la vitesse à la demande réelle : la pression reste stable et l’énergie consommée diminue dès que le débit baisse. Écran couleur, communication Modbus et BACnet en standard et suivi depuis l’application Xylem X facilitent la mise en service et l’exploitation. Raccordement des collecteurs : aspiration R 2, refoulement R 1 1/2.

Performances hydrauliques du GHV10/15HMX03S30/4/PMA

Ce tableau reprend six vitesses du GHV10/15HMX03S30/4/PMA, de la vitesse mini à la vitesse maxi, en eau claire (données Xylem) : il montre la plage couverte par la variation de vitesse.

À vitesse maxi, le GHV10/15HMX03S30/4/PMA atteint son meilleur rendement à 18,19 m³/h pour 41,4 m (4,1 bar), avec 68,2 % de rendement hydraulique. La hauteur à débit nul vaut 64,0 m (6,3 bar) et le débit maxi 29,28 m³/h. À la vitesse mini, la hauteur à débit nul descend à 7,1 m : la régulation dispose d’une plage de réglage très large.

Quelle place pour le GHV10/15HMX03S30/4/PMA dans la gamme GHV ?

La série GHV10 propose 3 groupes de cette famille (e-HMX, alimentation triphasée) ; le GHV10/15HMX03S30/4/PMA occupe le rang 1 par ordre de pression croissante. Juste au-dessus, le GHV10/15HMX04S40/4/PMA atteint 85,4 m à débit nul à vitesse maxi au lieu de 64,0 m. Pour une demande stable et un budget serré, les groupes à vitesse fixe GMD sont une alternative.

Domaines d’emploi de ce surpresseur

Au point de meilleur rendement (18,2 m³/h sous 4,1 bar à vitesse maxi), les usages courants sont : alimentation en eau de résidences, d’établissements recevant du public, irrigation, process industriel. L’usage est réservé à l’eau claire et aux liquides propres non agressifs.

Points forts du surpresseur

• Groupe livré monté sur châssis, prêt à brancher
• Collecteurs en inox AISI 304 et clapets anti-retour en laiton
• Pression de service : 16 bar maxi
• Protection contre le manque d’eau par pressostat sur l’aspiration
• Un variateur Hydrovar X par pompe, moteurs IE5 à réluctance assistée
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Suivi depuis l’application mobile Xylem X

Maintenance : pièces Lowara disponibles

Tech-Pompes tient à disposition les pièces Lowara d’origine du GHV10/15HMX03S30/4/PMA et intervient en atelier pour la remise en état des pompes. Une fuite à l’arbre d’une pompe signale l’usure de sa garniture mécanique : c’est la pièce à remplacer en premier.

Consignes d’utilisation

Les liquides pompés doivent être propres et non agressifs. Le groupe ne doit ni véhiculer de liquides inflammables ni être installé dans un local à risque d’explosion.

Associez au groupe un réservoir à vessie correctement dimensionné et gonflé. Protégez le groupe contre le fonctionnement à sec par une protection manque d’eau adaptée (pressostat, flotteur ou électrodes). La hauteur à débit nul atteint 64,0 m (6,3 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression.

Installer le surpresseur correctement

• Raccorder l’alimentation électrique triphasée 380-480 V, 50/60 Hz sur une ligne protégée
• Soutenir les tuyauteries pour qu’elles ne pèsent pas sur les collecteurs
• Installer le groupe sur un sol plan et stable, dans un local hors gel et ventilé
• Amorcer les pompes : corps et aspiration entièrement remplis avant le premier démarrage
• Prévoir des vannes d’isolement de part et d’autre du groupe

Questions techniques courantes

Comment alimenter le GHV10/15HMX03S30/4/PMA ?

Prévoyez une alimentation triphasée 380-480 V, 50/60 Hz, pour 1 moteur de 3 kW.

Quel est le point de meilleur rendement du GHV10/15HMX03S30/4/PMA ?

À vitesse maxi, le meilleur rendement du groupe est atteint à 18,19 m³/h pour 41,4 m (4,1 bar). Débit maxi : 29,28 m³/h.

Jusqu’à quelle température le GHV10/15HMX03S30/4/PMA peut-il pomper ?

Température du liquide pompé : de +5 °C à +60 °C. Pression de service : 16 bar maxi.

Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre surpresseur, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
