Surpresseur Lowara GHV10/15SVX03F040/4/PMA – 20,5 m3/h

• Référence Lowara : 1008041746
• Modèle GHV10/15SVX03F040/4/PMA : groupe de surpression série GHV10, 1 pompe
• Pompe : 1 x pompe multicellulaire verticale e-SVX 15SVX03F040 en inox AISI 304, 3 roues, moteur IE5 à réluctance assistée 4 kW avec variateur Hydrovar X intégré, collecteurs en ligne
• Régulation : vitesse variable, un variateur de fréquence Hydrovar X monté sur chaque moteur et capteur de pression, pression constante quelle que soit la demande
• Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
• Raccordement des collecteurs : aspiration R 2, refoulement R 2
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Puissance installée : 1 x 4 kW
• Pression de service : 16 bar maxi
• Point de meilleur rendement du groupe à vitesse maxi : 20,47 m³/h à 51,57 m (rendement 70,3 %)
• Débit maxi du groupe à vitesse maxi : 29,12 m³/h
• Hauteur à débit nul à vitesse maxi : 64,0 m
• Poids : 80 kg
• Température du liquide pompé : de +5 °C à +60 °C
• Protection contre le manque d’eau par pressostat sur le collecteur d’aspiration

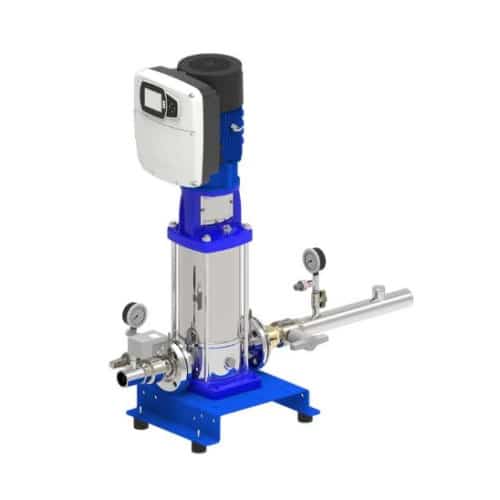

Le surpresseur GHV10/15SVX03F040/4/PMA, un groupe GHV10 à 1 pompe

Groupe GHV10 à 1 pompe, le GHV10/15SVX03F040/4/PMA (référence Lowara 1008041746) associe 1 x pompe multicellulaire verticale e-SVX 15SVX03F040 en inox AISI 304, 3 roues, moteur IE5 à réluctance assistée 4 kW avec variateur Hydrovar X intégré. Le variateur Hydrovar X monté sur chaque moteur adapte la vitesse à la demande réelle : la pression reste stable et l’énergie consommée diminue dès que le débit baisse. Écran couleur, communication Modbus et BACnet en standard et suivi depuis l’application Xylem X facilitent la mise en service et l’exploitation. Raccordement des collecteurs : aspiration R 2, refoulement R 2.

Performances hydrauliques du GHV10/15SVX03F040/4/PMA

Ce tableau reprend six vitesses du GHV10/15SVX03F040/4/PMA, de la vitesse mini à la vitesse maxi, en eau claire (données Xylem) : il montre la plage couverte par la variation de vitesse.

À vitesse maxi, le GHV10/15SVX03F040/4/PMA atteint son meilleur rendement à 20,47 m³/h pour 51,6 m (5,1 bar), avec 70,3 % de rendement hydraulique. La hauteur à débit nul vaut 64,0 m (6,3 bar) et le débit maxi 29,12 m³/h. À la vitesse la plus basse, elle n’est plus que de 7,1 m, ce qui laisse une grande souplesse de réglage.

Quelle place pour le GHV10/15SVX03F040/4/PMA dans la gamme GHV ?

La série GHV10 propose 4 groupes de cette famille (e-SVX, alimentation triphasée) ; le GHV10/15SVX03F040/4/PMA occupe le rang 2 par ordre de pression croissante. Le modèle supérieur, le GHV10/15SVX05F055/4/PMA, monte à 106,7 m à débit nul à vitesse maxi, contre 64,0 m ici. À l’inverse, le GHV10/15SVX02F030/4/PMA s’arrête à 42,7 m. Pour une demande stable et un budget serré, les groupes à vitesse fixe GMD sont une alternative.

Domaines d’emploi de ce surpresseur

Au point de meilleur rendement (20,5 m³/h sous 5,1 bar à vitesse maxi), les usages courants sont : alimentation en eau de grands bâtiments, de sites industriels et de réseaux d’irrigation. L’usage est réservé à l’eau claire et aux liquides propres non agressifs.

Points forts du surpresseur

• Pression de service : 16 bar maxi
• Collecteurs en inox AISI 304 et clapets anti-retour en laiton
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Ensemble monté sur châssis, prêt à raccorder
• Suivi depuis l’application mobile Xylem X
• Un variateur Hydrovar X par pompe, moteurs IE5 à réluctance assistée
• Protection contre le manque d’eau par pressostat sur l’aspiration

Maintenance : pièces Lowara disponibles

Pour le GHV10/15SVX03F040/4/PMA, Tech-Pompes fournit les pièces Lowara d’origine des pompes (garniture mécanique, jeu de joints), les clapets et les accessoires, et réalise la remise en état en atelier. Vérifiez périodiquement le gonflage du réservoir et l’étanchéité des clapets pour limiter les démarrages intempestifs.

Consignes d’utilisation

Le groupe est prévu pour l’eau propre et les liquides non agressifs. Tout liquide inflammable ou explosif est exclu, tout comme l’installation dans un local à risque d’explosion.

Un réservoir à vessie sur le refoulement limite le nombre de démarrages. La hauteur à débit nul atteint 64,0 m (6,3 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression. Protégez le groupe contre le fonctionnement à sec par une protection manque d’eau adaptée (pressostat, flotteur ou électrodes).

Installer le surpresseur correctement

• Raccorder l’alimentation électrique triphasée 380-480 V, 50/60 Hz sur une ligne protégée
• Amorcer les pompes : corps et aspiration entièrement remplis avant le premier démarrage
• Prévoir des vannes d’isolement de part et d’autre du groupe
• Poser le châssis sur une surface plane et rigide, dans un local hors gel
• Soutenir les tuyauteries pour qu’elles ne pèsent pas sur les collecteurs

Questions techniques courantes

Quelle alimentation électrique pour le GHV10/15SVX03F040/4/PMA ?

Prévoyez une alimentation triphasée 380-480 V, 50/60 Hz, pour 1 moteur de 4 kW.

Quel débit et quelle pression fournit le GHV10/15SVX03F040/4/PMA ?

À vitesse maxi, le meilleur rendement du groupe est atteint à 20,47 m³/h pour 51,6 m (5,1 bar). Débit maxi : 29,12 m³/h.

Quelle température de liquide accepte le GHV10/15SVX03F040/4/PMA ?

Température du liquide pompé : de +5 °C à +60 °C. Pression de service : 16 bar maxi.

Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre surpresseur, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
