Surpresseur Lowara GHV20/10SVX08R040/4 – 22,9 m3/h

• Référence Lowara : 1008030509
• Modèle GHV20/10SVX08R040/4 : groupe de surpression série GHV20, 2 pompes
• Pompes : 2 x pompe multicellulaire verticale e-SVX 10SVX08R040 en inox AISI 304, 8 roues, moteur IE5 à réluctance assistée 4 kW avec variateur Hydrovar X intégré, collecteurs superposés (version compacte)
• Régulation : vitesse variable, un variateur de fréquence Hydrovar X monté sur chaque moteur et capteur de pression, pression constante quelle que soit la demande
• Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
• Raccordement des collecteurs : aspiration R 2 1/2, refoulement R 2 1/2
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Puissance installée : 2 x 4 kW
• Pression de service : 10 ou 16 bar selon la pompe
• Point de meilleur rendement du groupe à vitesse maxi (toutes pompes en marche) : 22,91 m³/h à 89,55 m (rendement 69,7 %)
• Débit maxi du groupe à vitesse maxi : 34,20 m³/h
• Hauteur à débit nul à vitesse maxi : 141,3 m
• Poids : 146 kg
• Température du liquide pompé : de -10 °C à +60 °C

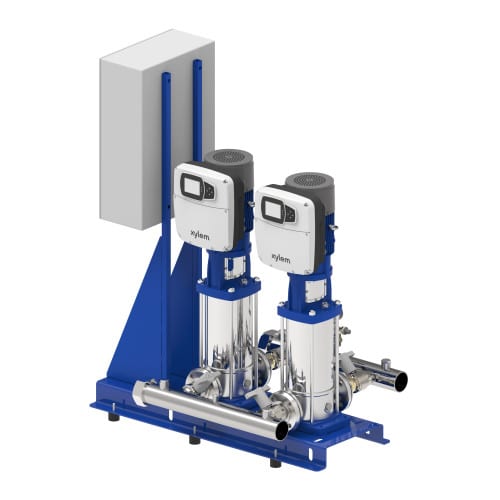

Le surpresseur GHV20/10SVX08R040/4, un groupe GHV20 à 2 pompes

Groupe GHV20 à 2 pompes, le GHV20/10SVX08R040/4 (référence Lowara 1008030509) associe 2 x pompe multicellulaire verticale e-SVX 10SVX08R040 en inox AISI 304, 8 roues, moteur IE5 à réluctance assistée 4 kW avec variateur Hydrovar X intégré. Chaque pompe porte son propre variateur Hydrovar X : la vitesse suit en continu la demande pour tenir une pression constante, avec une consommation réduite à faible débit. La mise en service se fait depuis l’écran couleur du variateur ; l’application Xylem X et les protocoles Modbus et BACnet permettent le suivi à distance. Raccordement des collecteurs : aspiration R 2 1/2, refoulement R 2 1/2.

Performances hydrauliques du GHV20/10SVX08R040/4

Selon la vitesse imposée par la régulation, le GHV20/10SVX08R040/4 couvre une large plage : voici six vitesses (toutes pompes en marche), d’après les données Xylem en eau claire.

À vitesse maxi (toutes pompes en marche), le GHV20/10SVX08R040/4 atteint son meilleur rendement à 22,91 m³/h pour 89,6 m (8,8 bar), avec 69,7 % de rendement hydraulique. La hauteur à débit nul vaut 141,3 m (13,9 bar) et le débit maxi 34,20 m³/h. À la vitesse la plus basse, elle n’est plus que de 15,7 m, ce qui laisse une grande souplesse de réglage.

Quelle place pour le GHV20/10SVX08R040/4 dans la gamme GHV ?

Dans la série GHV20, 2 groupes utilisent la même taille de pompe e-SVX en alimentation triphasée. Classé par hauteur à débit nul, le GHV20/10SVX08R040/4 arrive en position 2. À l’inverse, le GHV20/10SVX06R030/4 s’arrête à 105,9 m. Les groupes SMB, plus compacts, couvrent les petits débits à vitesse variable.

Domaines d’emploi de ce surpresseur

On le retrouve typiquement en surpression de réseaux collectifs, d’usines et de grandes surfaces agricoles, là où il faut environ 22,9 m³/h sous 8,8 bar à vitesse maxi. Il est prévu pour l’eau propre, sans particules abrasives ni fibres.

Points forts du surpresseur

• Ensemble monté sur châssis, prêt à raccorder
• Collecteurs en inox AISI 304 et clapets anti-retour en laiton
• Alimentation électrique triphasée 380-480 V, 50/60 Hz
• Pression de service : 10 ou 16 bar selon la pompe
• Suivi depuis l’application mobile Xylem X
• Un variateur Hydrovar X par pompe, moteurs IE5 à réluctance assistée

Maintenance : pièces Lowara disponibles

Les pièces d’usure des pompes du GHV20/10SVX08R040/4 (garniture mécanique, jeu de joints) sont disponibles chez Tech-Pompes, qui assure aussi la maintenance des groupes de surpression. Contrôlez régulièrement la pression de gonflage du réservoir à vessie : un réservoir mal gonflé multiplie les démarrages.

Consignes d’utilisation

Le groupe est prévu pour l’eau propre et les liquides non agressifs. Tout liquide inflammable ou explosif est exclu, tout comme l’installation dans un local à risque d’explosion.

Associez au groupe un réservoir à vessie correctement dimensionné et gonflé. La hauteur à débit nul atteint 141,3 m (13,9 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression. Prévoyez l’arrêt des pompes en cas de manque d’eau à l’aspiration.

Installer le surpresseur correctement

• Soutenir les tuyauteries pour qu’elles ne pèsent pas sur les collecteurs
• Poser le châssis sur une surface plane et rigide, dans un local hors gel
• Prévoir des vannes d’isolement de part et d’autre du groupe
• Raccorder l’alimentation électrique triphasée 380-480 V, 50/60 Hz sur une ligne protégée
• Amorcer les pompes : corps et aspiration entièrement remplis avant le premier démarrage

Questions techniques courantes

Quelle alimentation électrique pour le GHV20/10SVX08R040/4 ?

Prévoyez une alimentation triphasée 380-480 V, 50/60 Hz, pour 2 moteurs de 4 kW.

Quel est le point de meilleur rendement du GHV20/10SVX08R040/4 ?

À vitesse maxi, le meilleur rendement du groupe (toutes pompes en marche) est atteint à 22,91 m³/h pour 89,6 m (8,8 bar). Débit maxi : 34,20 m³/h.

Quelle température de liquide accepte le GHV20/10SVX08R040/4 ?

Température du liquide pompé : de -10 °C à +60 °C. Pression de service : 10 ou 16 bar selon la pompe.

Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre surpresseur, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
