Surpresseur Lowara SMB10/1HME08S05/2 – 2,0 m3/h
Fiche technique
- Référence Lowara : 1003100401
- Modèle SMB10/1HME08S05/2 : groupe de surpression série SMB10, 1 pompe
- Pompe : 1 x pompe multicellulaire horizontale e-HME 1HME08S05 en inox AISI 304, 8 roues, moteur synchrone IE5 e-SM 0,55 kW à aimants permanents et variateur intégré
- Régulation : vitesse variable par système Smart (variateur intégré à chaque moteur e-SM) et commande par capteur de pression
- Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
- Raccordement des collecteurs : aspiration Rp 1, refoulement Rp 1
- Alimentation électrique monophasée 230 V, 50/60 Hz
- Puissance installée : 1 x 0,55 kW
- Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
- Point de meilleur rendement du groupe à vitesse maxi : 1,96 m³/h à 50,94 m (rendement 47,5 %)
- Débit maxi du groupe à vitesse maxi : 2,80 m³/h
- Hauteur à débit nul à vitesse maxi : 71,6 m
- Poids : 14 kg
- Température du liquide pompé : de -10 °C à +60 °C

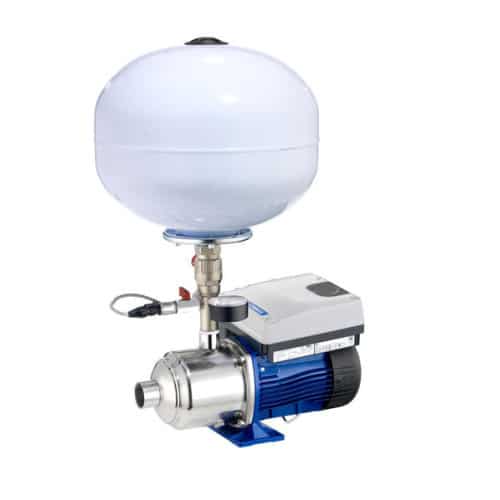

Le surpresseur SMB10/1HME08S05/2, un groupe SMB10 à 1 pompe
Référence Lowara 1003100401 : le SMB10/1HME08S05/2 est un surpresseur SMB10 à 1 pompe, soit 1 x pompe multicellulaire horizontale e-HME 1HME08S05 en inox AISI 304, 8 roues, moteur synchrone IE5 e-SM 0,55 kW à aimants permanents et variateur intégré. Le système Smart pilote la vitesse de chaque moteur e-SM, à variateur intégré, à partir du capteur de pression : la pression reste constante quel que soit le débit soutiré. Son faible encombrement et sa mise en service simple en font une solution pratique pour les locaux techniques exigus. Raccordement des collecteurs : aspiration Rp 1, refoulement Rp 1.
Performances hydrauliques du SMB10/1HME08S05/2
Selon la vitesse imposée par la régulation, le SMB10/1HME08S05/2 couvre une large plage : voici six vitesses, d’après les données Xylem en eau claire.
| Fréquence (Hz) | Vitesse (tr/min) | Débit maxi (m³/h) | Hauteur à débit nul (m) | Meilleur rendement |
|---|---|---|---|---|
| 20 | 1200 | 1,0 | 8,0 | 0,7 m³/h à 6,5 m |
| 28 | 1680 | 1,4 | 15,6 | 1,0 m³/h à 12,8 m |
| 36 | 2160 | 1,8 | 25,8 | 1,3 m³/h à 21,2 m |
| 44 | 2640 | 2,3 | 38,5 | 1,6 m³/h à 31,6 m |
| 52 | 3120 | 2,7 | 53,8 | 1,8 m³/h à 44,2 m |
| 60 | 3600 | 2,8 | 71,6 | 2,0 m³/h à 50,9 m |
À vitesse maxi, le SMB10/1HME08S05/2 atteint son meilleur rendement à 1,96 m³/h pour 50,9 m (5,0 bar), avec 47,5 % de rendement hydraulique. La hauteur à débit nul vaut 71,6 m (7,0 bar) et le débit maxi 2,80 m³/h. À la vitesse mini, la hauteur à débit nul descend à 8,0 m : la régulation dispose d’une plage de réglage très large.
Quelle place pour le SMB10/1HME08S05/2 dans la gamme SMB ?
La série SMB10 propose 5 groupes de cette famille (e-HME, alimentation monophasée) ; le SMB10/1HME08S05/2 occupe le rang 2 par ordre de pression croissante. Juste au-dessus, le SMB10/1HME11S07/2 atteint 98,5 m à débit nul à vitesse maxi au lieu de 71,6 m. Le modèle inférieur, le SMB10/1HME05S03/2, plafonne à 44,7 m. À demande stable, un groupe à vitesse fixe GMD ou GXS peut suffire.
Domaines d’emploi de ce surpresseur
On le retrouve typiquement en alimentation en eau de maisons, de petits immeubles et de bâtiments tertiaires, lavage, arrosage, là où il faut environ 2,0 m³/h sous 5,0 bar à vitesse maxi. L’usage est réservé à l’eau claire et aux liquides propres non agressifs.
Points forts du surpresseur
- Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
- Encombrement réduit
- Alimentation électrique monophasée 230 V, 50/60 Hz
- Collecteurs en inox AISI 304 et clapets anti-retour en laiton
- Groupe livré monté sur châssis, prêt à brancher
- Moteurs IE5 e-SM à aimants permanents et variateur intégré
Maintenance : pièces Lowara disponibles
Pour le SMB10/1HME08S05/2, Tech-Pompes fournit les pièces Lowara d’origine des pompes (garniture mécanique, jeu de joints), les clapets et les accessoires, et réalise la remise en état en atelier. Une fuite à l’arbre d’une pompe signale l’usure de sa garniture mécanique : c’est la pièce à remplacer en premier.
Consignes d’utilisation
Les liquides pompés doivent être propres et non agressifs. Le groupe ne doit ni véhiculer de liquides inflammables ni être installé dans un local à risque d’explosion.
La hauteur à débit nul atteint 71,6 m (7,0 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression. Prévoyez l’arrêt des pompes en cas de manque d’eau à l’aspiration. Associez au groupe un réservoir à vessie correctement dimensionné et gonflé.
Installer le surpresseur correctement
- Raccorder l’alimentation électrique monophasée 230 V, 50/60 Hz sur une ligne protégée
- Amorcer les pompes : corps et aspiration entièrement remplis avant le premier démarrage
- Poser le châssis sur une surface plane et rigide, dans un local hors gel
- Raccorder les collecteurs sans contrainte, tuyauteries supportées
- Prévoir des vannes d’isolement de part et d’autre du groupe
Questions techniques courantes
Comment alimenter le SMB10/1HME08S05/2 ?
Prévoyez une alimentation monophasée 230 V, 50/60 Hz, pour 1 moteur de 0,55 kW.
Quel est le point de meilleur rendement du SMB10/1HME08S05/2 ?
À vitesse maxi, le meilleur rendement du groupe est atteint à 1,96 m³/h pour 50,9 m (5,0 bar). Débit maxi : 2,80 m³/h.
Jusqu’à quelle température le SMB10/1HME08S05/2 peut-il pomper ?
Température du liquide pompé : de -10 °C à +60 °C. Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande).
Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre surpresseur, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
