Surpresseur Lowara SMB10/22SVE01F011/4 – 17,3 m3/h
Fiche technique
- Référence Lowara : 1003101028
- Modèle SMB10/22SVE01F011/4 : groupe de surpression série SMB10, 1 pompe
- Pompe : 1 x pompe multicellulaire verticale e-SVE 22SVE01F011 en inox AISI 304, 1 roue, moteur synchrone IE5 e-SM 1,1 kW à aimants permanents et variateur intégré, collecteurs en ligne
- Régulation : vitesse variable par système Smart (variateur intégré à chaque moteur e-SM) et commande par capteur de pression
- Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
- Alimentation électrique triphasée 400 V, 50/60 Hz
- Puissance installée : 1 x 1,1 kW
- Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
- Point de meilleur rendement du groupe à vitesse maxi : 17,31 m³/h à 14,67 m (rendement 60,4 %)
- Débit maxi du groupe à vitesse maxi : 29,98 m³/h
- Hauteur à débit nul à vitesse maxi : 20,7 m
- Poids : 65 kg
- Température du liquide pompé : de -10 °C à +60 °C
Groupe de surpression Lowara SMB10 : le modèle SMB10/22SVE01F011/4

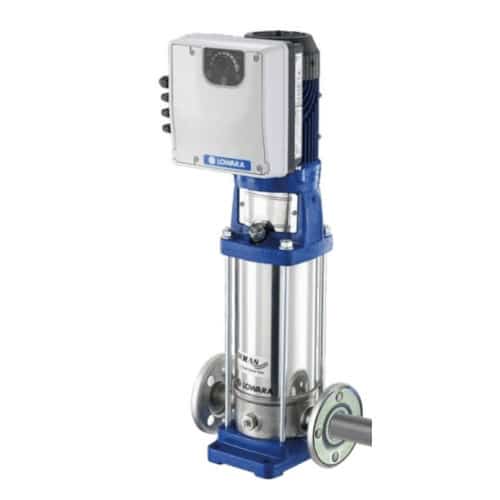

Le SMB10/22SVE01F011/4 (référence Lowara 1003101028) est un groupe de surpression compact à vitesse variable de la série SMB10 : 1 x pompe multicellulaire verticale e-SVE 22SVE01F011 en inox AISI 304, 1 roue, moteur synchrone IE5 e-SM 1,1 kW à aimants permanents et variateur intégré. Les moteurs IE5 e-SM à aimants permanents intègrent leur variateur (système Smart) : la vitesse s’ajuste à la demande, commandée par capteur de pression. Son faible encombrement et sa mise en service simple en font une solution pratique pour les locaux techniques exigus.
Performances hydrauliques du SMB10/22SVE01F011/4
Ce tableau reprend six vitesses du SMB10/22SVE01F011/4, de la vitesse mini à la vitesse maxi, en eau claire (données Xylem) : il montre la plage couverte par la variation de vitesse.
| Fréquence (Hz) | Vitesse (tr/min) | Débit maxi (m³/h) | Hauteur à débit nul (m) | Meilleur rendement |
|---|---|---|---|---|
| 20 | 1200 | 12,1 | 2,3 | 6,4 m³/h à 2,0 m |
| 28 | 1680 | 16,9 | 4,5 | 9,0 m³/h à 3,9 m |
| 36 | 2160 | 21,7 | 7,5 | 11,5 m³/h à 6,5 m |
| 44 | 2640 | 26,6 | 11,2 | 14,1 m³/h à 9,7 m |
| 52 | 3120 | 30,0 | 15,6 | 16,6 m³/h à 13,5 m |
| 60 | 3600 | 30,0 | 20,7 | 17,3 m³/h à 14,7 m |
À vitesse maxi, le SMB10/22SVE01F011/4 atteint son meilleur rendement à 17,31 m³/h pour 14,7 m (1,4 bar), avec 60,4 % de rendement hydraulique. La hauteur à débit nul vaut 20,7 m (2,0 bar) et le débit maxi 29,98 m³/h. À la vitesse mini, la hauteur à débit nul descend à 2,3 m : la régulation dispose d’une plage de réglage très large.
Quelle place pour le SMB10/22SVE01F011/4 dans la gamme SMB ?
Dans la série SMB10, 4 groupes utilisent la même taille de pompe e-SVE en alimentation triphasée. Classé par hauteur à débit nul, le SMB10/22SVE01F011/4 arrive en position 2. Le modèle supérieur, le SMB10/22SVE02F015/4, monte à 31,4 m à débit nul à vitesse maxi, contre 20,7 m ici. À l’inverse, le SMB10/22SVE01F007/4 s’arrête à 14,4 m. Pour des débits plus importants ou une régulation plus poussée, voyez les groupes GHV avec Hydrovar X.
Domaines d’emploi de ce surpresseur
Au point de meilleur rendement (17,3 m³/h sous 1,4 bar à vitesse maxi), les usages courants sont : surpression d’immeubles collectifs, d’hôtels et de bâtiments tertiaires, irrigation, lavage industriel. Il est prévu pour l’eau propre, sans particules abrasives ni fibres.
Points forts du surpresseur
- Ensemble monté sur châssis, prêt à raccorder
- Collecteurs en inox AISI 304 et clapets anti-retour en laiton
- Alimentation électrique triphasée 400 V, 50/60 Hz
- Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
- Moteurs IE5 e-SM à aimants permanents et variateur intégré
- Encombrement réduit
Maintenance : pièces Lowara disponibles
Les pièces d’usure des pompes du SMB10/22SVE01F011/4 (garniture mécanique, jeu de joints) sont disponibles chez Tech-Pompes, qui assure aussi la maintenance des groupes de surpression. Une fuite à l’arbre d’une pompe signale l’usure de sa garniture mécanique : c’est la pièce à remplacer en premier.
Consignes d’utilisation
Le groupe est prévu pour l’eau propre et les liquides non agressifs. Tout liquide inflammable ou explosif est exclu, tout comme l’installation dans un local à risque d’explosion.
Un réservoir à vessie sur le refoulement limite le nombre de démarrages. La hauteur à débit nul atteint 20,7 m (2,0 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression. Prévoyez l’arrêt des pompes en cas de manque d’eau à l’aspiration.
Installer le surpresseur correctement
- Raccorder l’alimentation électrique triphasée 400 V, 50/60 Hz sur une ligne protégée
- Monter une vanne d’isolement à l’aspiration et au refoulement du groupe
- Poser le châssis sur une surface plane et rigide, dans un local hors gel
- Remplir complètement les pompes et la tuyauterie d’aspiration avant la mise en route
- Raccorder les collecteurs sans contrainte, tuyauteries supportées
Questions techniques courantes
Comment alimenter le SMB10/22SVE01F011/4 ?
Prévoyez une alimentation triphasée 400 V, 50/60 Hz, pour 1 moteur de 1,1 kW.
Quel est le point de meilleur rendement du SMB10/22SVE01F011/4 ?
À vitesse maxi, le meilleur rendement du groupe est atteint à 17,31 m³/h pour 14,7 m (1,4 bar). Débit maxi : 29,98 m³/h.
Jusqu’à quelle température le SMB10/22SVE01F011/4 peut-il pomper ?
Température du liquide pompé : de -10 °C à +60 °C. Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande).
Tech-Pompes, agent officiel Lowara, vous aide à dimensionner votre groupe de surpression et assure le suivi en atelier. Le délai de livraison est précisé à la commande.
