Surpresseur Lowara SMB20/3SVE11F015/4 – 7,1 m3/h

• Référence Lowara : 1003001163
• Modèle SMB20/3SVE11F015/4 : groupe de surpression série SMB20, 2 pompes
• Pompes : 2 x pompe multicellulaire verticale e-SVE 3SVE11F015 en inox AISI 304, 11 roues, moteur synchrone IE5 e-SM 1,5 kW à aimants permanents et variateur intégré, collecteurs en ligne
• Régulation : vitesse variable par système Smart (variateur intégré à chaque moteur e-SM) et commande par capteur de pression
• Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
• Raccordement des collecteurs : aspiration R 2, refoulement R 2
• Alimentation électrique triphasée 400 V, 50/60 Hz
• Puissance installée : 2 x 1,5 kW
• Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
• Point de meilleur rendement du groupe à vitesse maxi (toutes pompes en marche) : 7,05 m³/h à 90,03 m (rendement 56,4 %)
• Débit maxi du groupe à vitesse maxi : 10,41 m³/h
• Hauteur à débit nul à vitesse maxi : 122,5 m
• Poids : 80 kg
• Température du liquide pompé : de -10 °C à +60 °C

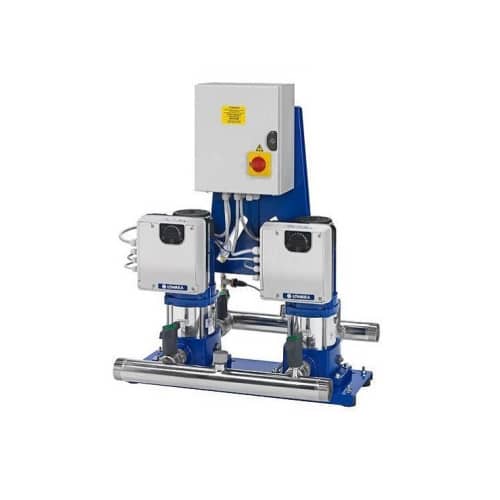

Le surpresseur SMB20/3SVE11F015/4, un groupe SMB20 à 2 pompes

Référence Lowara 1003001163 : le SMB20/3SVE11F015/4 est un surpresseur SMB20 à 2 pompes, soit 2 x pompe multicellulaire verticale e-SVE 3SVE11F015 en inox AISI 304, 11 roues, moteur synchrone IE5 e-SM 1,5 kW à aimants permanents et variateur intégré. Les moteurs IE5 e-SM à aimants permanents intègrent leur variateur (système Smart) : la vitesse s’ajuste à la demande, commandée par capteur de pression. L’ensemble, livré prêt à brancher, occupe très peu de place dans un local technique. Raccordement des collecteurs : aspiration R 2, refoulement R 2.

Performances hydrauliques du SMB20/3SVE11F015/4

Ce tableau reprend six vitesses du SMB20/3SVE11F015/4 (toutes pompes en marche), de la vitesse mini à la vitesse maxi, en eau claire (données Xylem) : il montre la plage couverte par la variation de vitesse.

À vitesse maxi (toutes pompes en marche), le SMB20/3SVE11F015/4 atteint son meilleur rendement à 7,05 m³/h pour 90,0 m (8,8 bar), avec 56,4 % de rendement hydraulique. La hauteur à débit nul vaut 122,5 m (12,0 bar) et le débit maxi 10,41 m³/h. À la vitesse la plus basse, elle n’est plus que de 13,6 m, ce qui laisse une grande souplesse de réglage.

Quelle place pour le SMB20/3SVE11F015/4 dans la gamme SMB ?

La série SMB20 propose 6 groupes de cette famille (e-SVE, alimentation triphasée) ; le SMB20/3SVE11F015/4 occupe le rang 5 par ordre de pression croissante. Juste au-dessus, le SMB20/3SVE17F022/4/PN25 atteint 189,8 m à débit nul à vitesse maxi au lieu de 122,5 m. Le modèle inférieur, le SMB20/3SVE09F011/4, plafonne à 100,2 m. Pour des débits plus importants ou une régulation plus poussée, voyez les groupes GHV avec Hydrovar X.

Domaines d’emploi de ce surpresseur

On le retrouve typiquement en surpression d’immeubles collectifs, d’hôtels et de bâtiments tertiaires, irrigation, lavage industriel, là où il faut environ 7,1 m³/h sous 8,8 bar à vitesse maxi. Il est prévu pour l’eau propre, sans particules abrasives ni fibres.

Points forts du surpresseur

• Encombrement réduit
• Moteurs IE5 e-SM à aimants permanents et variateur intégré
• Collecteurs en inox AISI 304 et clapets anti-retour en laiton
• Groupe livré monté sur châssis, prêt à brancher
• Alimentation électrique triphasée 400 V, 50/60 Hz
• Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)

Maintenance : pièces Lowara disponibles

Tech-Pompes tient à disposition les pièces Lowara d’origine du SMB20/3SVE11F015/4 et intervient en atelier pour la remise en état des pompes. Contrôlez régulièrement la pression de gonflage du réservoir à vessie : un réservoir mal gonflé multiplie les démarrages.

Consignes d’utilisation

Le groupe est prévu pour l’eau propre et les liquides non agressifs. Tout liquide inflammable ou explosif est exclu, tout comme l’installation dans un local à risque d’explosion.

La hauteur à débit nul atteint 122,5 m (12,0 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression. Un réservoir à vessie sur le refoulement limite le nombre de démarrages. Prévoyez l’arrêt des pompes en cas de manque d’eau à l’aspiration.

Installer le surpresseur correctement

• Raccorder les collecteurs sans contrainte, tuyauteries supportées
• Raccorder l’alimentation électrique triphasée 400 V, 50/60 Hz sur une ligne protégée
• Monter une vanne d’isolement à l’aspiration et au refoulement du groupe
• Remplir complètement les pompes et la tuyauterie d’aspiration avant la mise en route
• Poser le châssis sur une surface plane et rigide, dans un local hors gel

Questions techniques courantes

Quelle alimentation électrique pour le SMB20/3SVE11F015/4 ?

Prévoyez une alimentation triphasée 400 V, 50/60 Hz, pour 2 moteurs de 1,5 kW.

Quel débit et quelle pression fournit le SMB20/3SVE11F015/4 ?

À vitesse maxi, le meilleur rendement du groupe (toutes pompes en marche) est atteint à 7,05 m³/h pour 90,0 m (8,8 bar). Débit maxi : 10,41 m³/h.

Jusqu’à quelle température le SMB20/3SVE11F015/4 peut-il pomper ?

Température du liquide pompé : de -10 °C à +60 °C. Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande).

Agent officiel Lowara, Tech-Pompes vous conseille pour choisir et dimensionner votre surpresseur, puis assure la maintenance en atelier. Le délai de livraison vous est communiqué à la commande.
