Surpresseur Lowara SMB20/5HME06S11/4 – 12,8 m3/h

• Référence Lowara : 1003001534
• Modèle SMB20/5HME06S11/4 : groupe de surpression série SMB20, 2 pompes
• Pompes : 2 x pompe multicellulaire horizontale e-HME 5HME06S11 en inox AISI 304, 6 roues, moteur synchrone IE5 e-SM 1,1 kW à aimants permanents et variateur intégré
• Régulation : vitesse variable par système Smart (variateur intégré à chaque moteur e-SM) et commande par capteur de pression
• Collecteurs en inox AISI 304, clapets anti-retour en laiton, châssis en acier peint
• Raccordement des collecteurs : aspiration R 2, refoulement R 2
• Alimentation électrique triphasée 400 V, 50/60 Hz
• Puissance installée : 2 x 1,1 kW
• Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)
• Point de meilleur rendement du groupe à vitesse maxi (toutes pompes en marche) : 12,80 m³/h à 42,67 m (rendement 64,9 %)
• Débit maxi du groupe à vitesse maxi : 20,42 m³/h
• Hauteur à débit nul à vitesse maxi : 66,7 m
• Poids : 64 kg
• Température du liquide pompé : de -10 °C à +60 °C

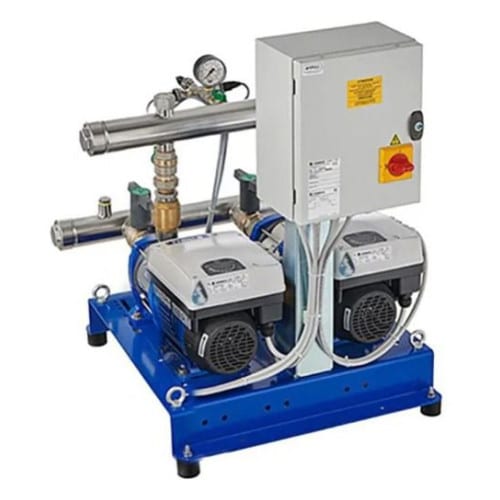

Lowara SMB20/5HME06S11/4 : surpresseur SMB20 à 2 pompes e-HME

Groupe compact de la série SMB20, le SMB20/5HME06S11/4 (référence Lowara 1003001534) compte 2 pompes : 2 x pompe multicellulaire horizontale e-HME 5HME06S11 en inox AISI 304, 6 roues, moteur synchrone IE5 e-SM 1,1 kW à aimants permanents et variateur intégré. Les moteurs IE5 e-SM à aimants permanents intègrent leur variateur (système Smart) : la vitesse s’ajuste à la demande, commandée par capteur de pression. Son faible encombrement et sa mise en service simple en font une solution pratique pour les locaux techniques exigus. Raccordement des collecteurs : aspiration R 2, refoulement R 2.

Performances hydrauliques du SMB20/5HME06S11/4

Selon la vitesse imposée par la régulation, le SMB20/5HME06S11/4 couvre une large plage : voici six vitesses (toutes pompes en marche), d’après les données Xylem en eau claire.

À vitesse maxi (toutes pompes en marche), le SMB20/5HME06S11/4 atteint son meilleur rendement à 12,80 m³/h pour 42,7 m (4,2 bar), avec 64,9 % de rendement hydraulique. La hauteur à débit nul vaut 66,7 m (6,5 bar) et le débit maxi 20,42 m³/h. À la vitesse mini, la hauteur à débit nul descend à 7,4 m : la régulation dispose d’une plage de réglage très large.

Quelle place pour le SMB20/5HME06S11/4 dans la gamme SMB ?

Dans la série SMB20, 6 groupes utilisent la même taille de pompe e-HME en alimentation triphasée. Classé par hauteur à débit nul, le SMB20/5HME06S11/4 arrive en position 4. Juste au-dessus, le SMB20/5HME08S15/4 atteint 88,9 m à débit nul à vitesse maxi au lieu de 66,7 m. À l’inverse, le SMB20/5HME04S07/4 s’arrête à 44,4 m. Pour des débits plus importants ou une régulation plus poussée, voyez les groupes GHV avec Hydrovar X.

Domaines d’emploi de ce surpresseur

Au point de meilleur rendement (12,8 m³/h sous 4,2 bar à vitesse maxi), les usages courants sont : surpression d’immeubles collectifs, d’hôtels et de bâtiments tertiaires, irrigation, lavage industriel. L’usage est réservé à l’eau claire et aux liquides propres non agressifs.

Points forts du surpresseur

• Alimentation électrique triphasée 400 V, 50/60 Hz
• Groupe livré monté sur châssis, prêt à brancher
• Collecteurs en inox AISI 304 et clapets anti-retour en laiton
• Encombrement réduit
• Moteurs IE5 e-SM à aimants permanents et variateur intégré
• Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande)

Maintenance : pièces Lowara disponibles

Tech-Pompes tient à disposition les pièces Lowara d’origine du SMB20/5HME06S11/4 et intervient en atelier pour la remise en état des pompes. Une fuite à l’arbre d’une pompe signale l’usure de sa garniture mécanique : c’est la pièce à remplacer en premier.

Consignes d’utilisation

Le groupe est prévu pour l’eau propre et les liquides non agressifs. Tout liquide inflammable ou explosif est exclu, tout comme l’installation dans un local à risque d’explosion.

Prévoyez l’arrêt des pompes en cas de manque d’eau à l’aspiration. Un réservoir à vessie sur le refoulement limite le nombre de démarrages. La hauteur à débit nul atteint 66,7 m (6,5 bar) à vitesse maxi : vérifiez que le réseau et ses accessoires supportent cette pression.

Installer le surpresseur correctement

• Raccorder les collecteurs sans contrainte, tuyauteries supportées
• Raccorder l’alimentation électrique triphasée 400 V, 50/60 Hz sur une ligne protégée
• Prévoir des vannes d’isolement de part et d’autre du groupe
• Amorcer les pompes : corps et aspiration entièrement remplis avant le premier démarrage
• Installer le groupe sur un sol plan et stable, dans un local hors gel et ventilé

Questions techniques courantes

Quelle alimentation électrique pour le SMB20/5HME06S11/4 ?

Prévoyez une alimentation triphasée 400 V, 50/60 Hz, pour 2 moteurs de 1,1 kW.

Quel est le point de meilleur rendement du SMB20/5HME06S11/4 ?

À vitesse maxi, le meilleur rendement du groupe (toutes pompes en marche) est atteint à 12,80 m³/h pour 42,7 m (4,2 bar). Débit maxi : 20,42 m³/h.

Quelle température de liquide accepte le SMB20/5HME06S11/4 ?

Température du liquide pompé : de -10 °C à +60 °C. Pression de service : 10 ou 16 bar selon la pompe (version PN25 sur demande).

Tech-Pompes, agent officiel Lowara, vous aide à dimensionner votre groupe de surpression et assure le suivi en atelier. Le délai de livraison est précisé à la commande.
