Présentation

La pompe centrifuge In-Line est une pompe à eau monobloc dont les brides d’aspiration et de refoulement sont sur la même ligne, facilitant ainsi l’installation sur les tuyauteries. D’une manière générale, ces pompes centrifuges sont dédiées aux transferts de liquides clairs non abrasifs dans les domaines du chauffage, de la climatisation, de l’industrie.

Icône pour le service vente

VENTE

Icône pour le service de réparation

RÉPARATION

Applications courantes

  • Circuits de chauffage ou de climatisation
  • Boucles d’eau chaude sanitaire
  • Transferts de glycol
  • Boucles d’eau glacée
  • Transfert d’eau de conduite
  • Pompage de liquides non abrasifs et neutres dans le domaine de l’industrie
  • Irrigation
  • Surpression d’eau en habitat collectif, bâtiments tertiaires ou industriels

Exemples de liquides pompés

  • Eaux claires
  • Eaux usées
  • Eaux vannes
  • Eaux industrielles

Notre gamme de pompes centrifuges inline

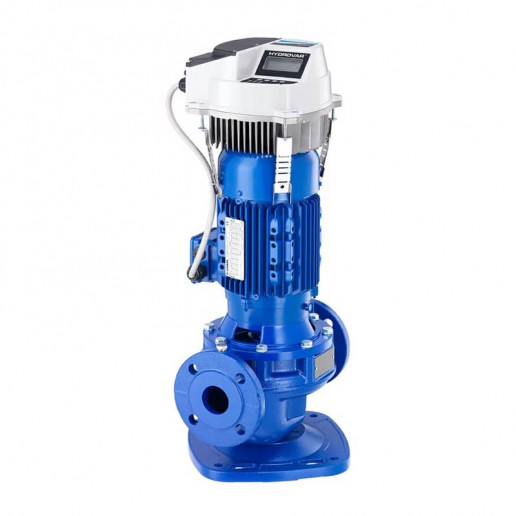

Image d'une pompe centrifuge XYLEM LOWARA LNE

Pompe centrifuge Inline XYLEM-LOWARA LNE (Simple) et LNT (Double)

Débit : jusqu’à 410 m³/h
Hauteur manométrique: jusqu’à 95 m
Puissance : de 0,25 kW jusqu’à 37 kW
Température du liquide de -20 °C à +120 °C
Raccordement : Brides DN40 à DN150

Image d'une pompe centrifuge inline GRUNDFOS TP

Pompe centrifuge Inline GRUNDFOS TP – TPD – TPE – TPED

Débit : jusqu’à 4500 m³/h
Hauteur manométrique: jusqu’à 170 m
Puissance : 0.12 Jusqu’à 630 kW
Température du liquide de -20 °C à +150 °C
Raccordement : Brides DN25 à DN400

Image d'une pompe centrifuge SALMSON SIL

Pompe centrifuge Inline SALMSON-WILO SIL – DIL

Débit : jusqu’à 1170 m³/h
Hauteur manométrique: jusqu’à 110 m
Puissance : Jusqu’à 110 kW
Température du liquide de -20 °C à +140 °C
Raccordement : Brides DN32 à DN200

Image d'une pompe centrifuge SALMSON JRN VF

Pompe centrifuge Inline SALMSON-WILO LRL-JRL / LRN-JRN

Débit : jusqu’à 200 m³/h
Hauteur manométrique: jusqu’à 52 m
Puissance : Jusqu’à 7.5 kW
Température du liquide de -10 °C à +110 °C
Raccordement : Brides DN32 à DN100

Besoin d'informations ?

Contactez-nous dès maintenant pour obtenir de plus amples renseignements sur nos produits de pointe et nos services complets. Notre équipe est prête à répondre à toutes vos questions et à vous fournir l'expertise dont vous avez besoin pour faire le meilleur choix pour votre entreprise.

Les avantages de la pompe centrifuge inline

  • La pompe centrifuge inline est une pompe à eau  à technologie monobloc évitant ainsi tout risque de désalignement entre pompe et moteur électrique et facilitant l’installation.
  • L’installation sur une portion de tuyauterie droite est par ailleurs grandement facilité par le fait que les brides de raccordement sont en ligne sur cette technologie de pompe centrifuge.
  • Le choix d’une pompe centrifuge inline double permet de sécuriser l’installation avec la deuxième pompe.
  • En cas de nécessité de maintenance, l’opérateur procédera tout simplement à la dépose de l’ensemble hydraulique (Moteur et turbine centrifuge) et conservera sur l’installation, le corps de pompe (Volute). En cas de nécessité de remise en eau pendant l’opération de maintenance, un tampon peut vous être fourni afin d’obturer, de manière étanche, le corps de la pompe centrifuge absente.

Principe de fonctionnement de la pompe centrifuge inline

Cette pompe est monobloc, c'est-à-dire que pompe et moteurs sont assemblés sur une lanterne rigide. L’ensemble est auto-centré et aucun alignement n’est nécessaire. Cette pompe est équipée d’une turbine centrifuge à technologie “fermée”.
De nos jours, l'étanchéité est réalisée dans la totalité des cas, par une garniture mécanique simple.
Un accouplement rigide est utilisé entre pompe et moteur.
